槽式洗矿机

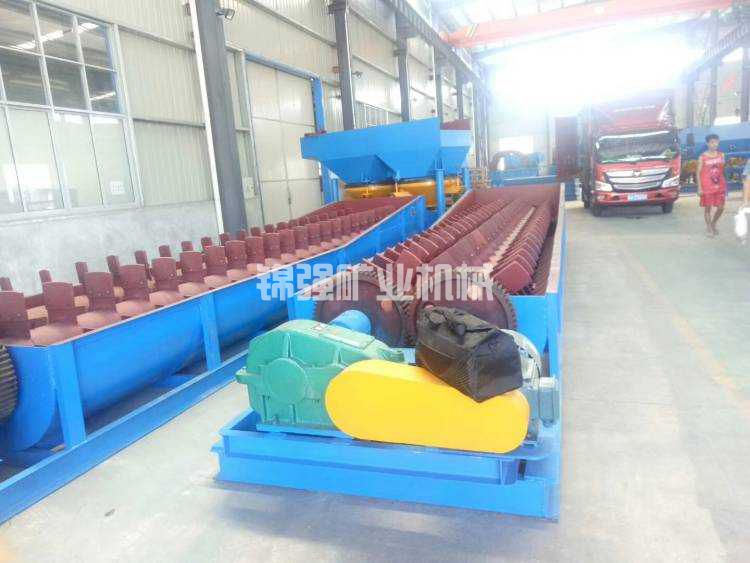

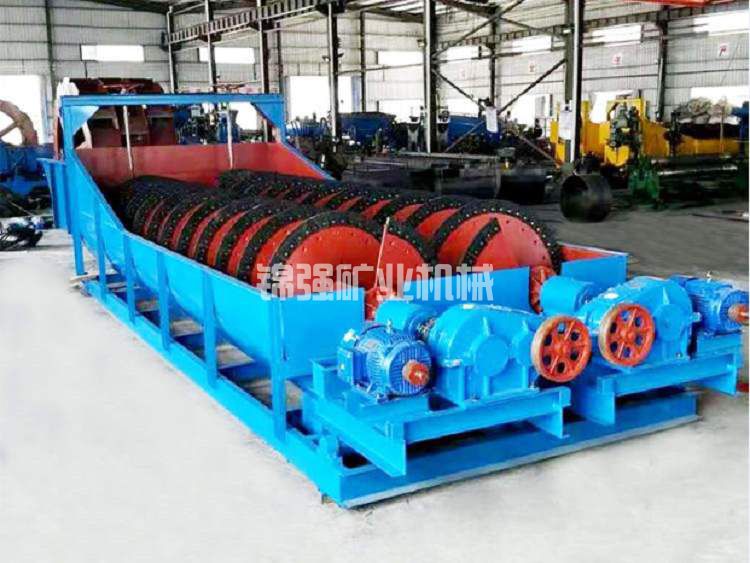

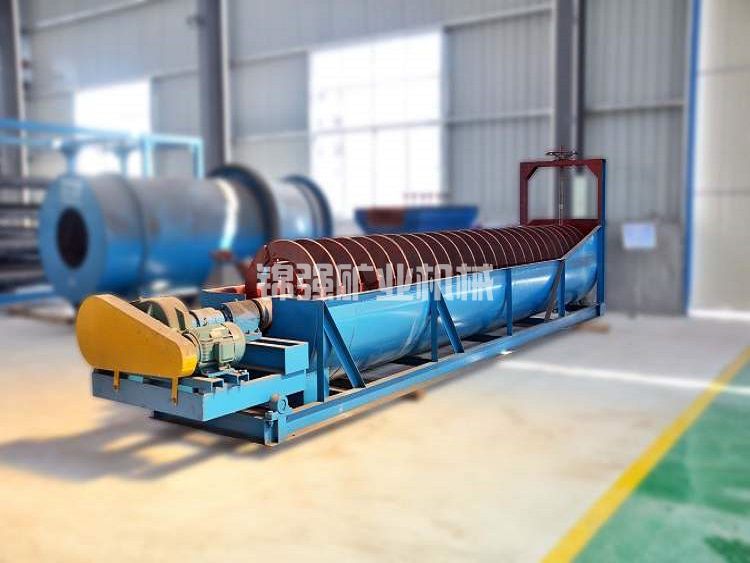

槽式洗矿机设备图片

槽式洗矿机介绍

一、应用

适用于铁、锰、石灰石、锡矿等含泥量较高的矿石的选矿前序清洗泥沙，主要用于搅拌、冲洗、分离、脱泥等。也适用于建筑、电站等工程的石材清洗，冲洗水压147-196kpa。锦强生产的槽式洗矿机的传动部分与矿石、水、砂隔离，故障率远低于目前常用的槽式洗矿机，是国内洗矿行业升级的好选择。

二、工作原理

利用水的浮力将灰尘和杂质与砂石分离。螺旋叶片搅拌后，达到滤水除杂的目的。螺旋洗矿机会在倾斜水槽下形成沉淀池，螺旋头不进入沉淀池。螺旋由电机减速驱动，由沉淀池底部给出清洗水，完成清洗、脱水、分级三大功能。槽式洗矿机分为单螺旋和双螺旋。安装时倾斜放置，通过螺旋叶片搅拌进入其中的矿石和材料，完成洗矿动作。进入槽式洗矿机的材料中，粘土材料在搅拌作用下与矿石分散，经螺旋叶片搅拌后彻底破碎。粘土材料沉降缓慢，在洗矿水中处于悬浮状态。槽式洗矿机结构简单，运行稳定，对中细粒材料洗矿效果显著，具有一定的脱水能力。因此，槽式洗矿机是重选过程中最常用的洗矿设备。

设备转子采用中心结构，螺旋叶片安装在中心轴上，减速器连接到中心轴上工作。机器运行后，待清洗的沉积物随螺旋体推向出料断裂，沉积物在螺旋叶片和沉积物之间不断摩擦，冲洗后的沉积物随水流从另一端排出。从而达到清洗的目的。

三、设备组成

洗矿机主要由槽体、减速器、电机、中心轴、螺旋叶片和支架组成。支架焊接在中心轴上，螺旋叶片安装后用螺栓压紧，使叶片不下垂变形。

四、主要特点

1.高度完整性:除成品堆料带式输送机外，所有设备都集成在一个整体框架内，既保证了设备的完整性，又留有适当的维护和检查空间。高度完整，便于施工现场储存或转运，方便安全。

2.工作可靠性:其核心洗矿设备采用搅拌机的搅拌原理，原料在搅拌筒内连续螺旋叶片滚动。物料之间的推挤和摩擦作用强，自然可靠性高。

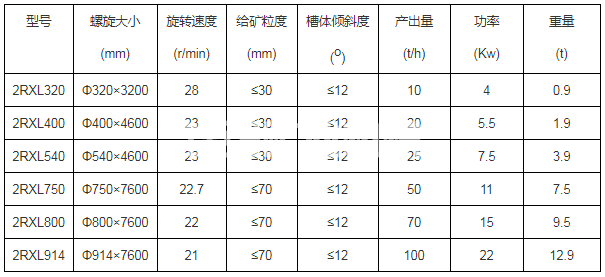

槽式洗矿机技术参数
