电话/微信19914754015
电话/微信19914754015
在铬铁矿选矿中，粗粒级抛尾是一项“先丢后选”的工艺策略——在矿石进入细磨之前，先把已经解离的脉石矿物以大块尾矿的形式抛弃。这样做的好处是多方面的：减少进入磨机的矿量，降低能耗和钢耗；提高入选品位，改善选别指标；减少尾矿库的细粒尾矿排放量。本文从铬铁矿的嵌布特性出发，系统介绍粗粒级抛尾的常用工艺、设备选型和操作要点。
粗粒级抛尾是指在矿石破碎到一定粒度后、进入磨矿之前，利用矿物之间的密度差、磁性差或颜色差，将已经解离的粗粒脉石预先分离出去。
铬铁矿与常见脉石矿物（蛇纹石、橄榄石、滑石、石英等）之间存在显著的密度差和磁性差。铬铁矿密度4.0-4.8 g/cm³，脉石密度2.6-2.8 g/cm³；铬铁矿具有弱磁性，脉石基本无磁性。这些差异为粗粒级抛尾提供了物理基础。
粗粒级抛尾的经济逻辑很简单：抛弃的尾矿粒度越粗，处理成本越低。粗粒尾矿可以直接作为建材或回填材料，不需要经过浓缩、压滤等脱水工序。同时，每抛掉1吨粗粒尾矿，就意味着后续磨机少磨1吨废石。
粗粒级抛尾工艺通常在破碎筛分之后、磨矿之前实施。抛尾的粒度下限一般为5-15mm，上限取决于破碎系统的能力。
干式抛尾在缺水地区优势明显，不需要用水，没有后续脱水问题。

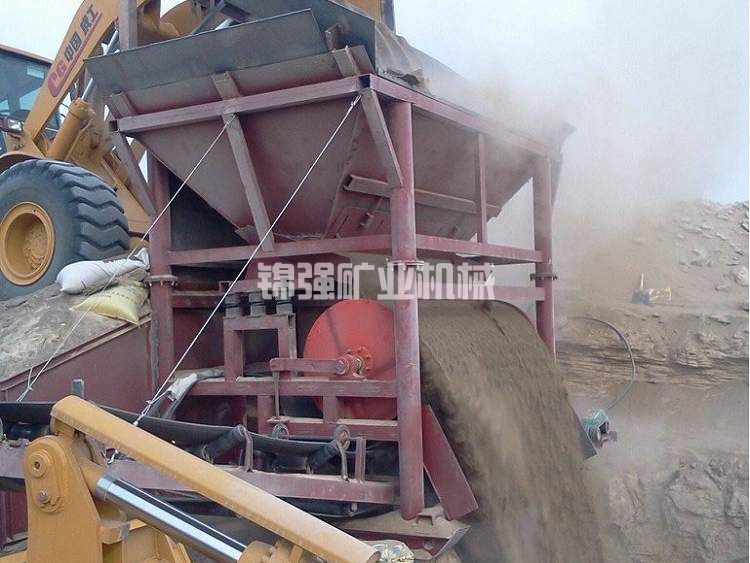

干式磁选抛尾
干式磁选抛尾是最成熟的技术。利用铬铁矿具有弱磁性、脉石无磁性的特点，用干式磁选机将磁性产品（铬铁矿+连生体）与非磁性产品（脉石）分离。
工艺流程：破碎产品（一般-15mm或-20mm）经干燥（如有必要）后进入干式磁选机。磁场强度0.4T-0.6T。磁性产品进入磨矿系统，非磁性产品作为尾矿抛弃。

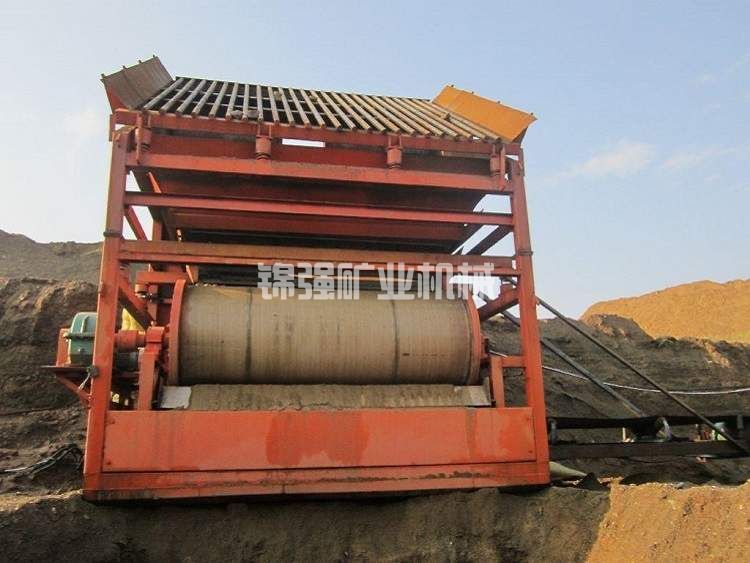

设备配置：干式筒式磁选机，如CTG型。处理能力30-80吨/小时·台。可单台使用或多台并联。
适用条件：原矿水分<2%，最好<1.5%；铬铁矿与脉石存在磁性差异；粗粒级中有相当比例已解离的脉石。
工艺参数：给料粒度上限10-20mm；给料层厚度1-3粒；磁场强度0.4T-0.6T；带速1.5-2.5m/s。
抛尾效果：脉石抛除率50%-75%；铬铁矿损失率3%-8%（损失以连生体为主）；入选品位可提高3-8个百分点。
南非某铬矿选厂采用三段破碎加干式磁选抛尾。原矿品位Cr₂O₃ 11%，经干抛后废石产率35%，废石品位Cr₂O₃ <2.5%，入选品位提升到15%以上。后续磨矿处理量减少35%，球耗和电耗显著下降。
光电分选抛尾
光电分选（色选）利用铬铁矿与脉石的颜色差异。铬铁矿呈黑色、暗褐色，蛇纹石呈黄绿色，石英呈白色或灰色，颜色对比明显。
工作原理：矿石颗粒经过传感器区域时，高分辨相机识别每个颗粒的颜色。检测系统判断是矿石还是废石，喷气装置将废石吹出。
设备配置：色选机，如国内厂家的矿石色选机系列。处理能力20-50吨/小时·台（取决于粒度）。喷气阀数量64-128个。
适用条件：铬铁矿与脉石颜色差异明显；矿石表面清洁（无泥覆盖）；给料粒度范围窄（如8-20mm或10-30mm）。对含泥量敏感，给料需要预先清洗和脱水。
工艺参数：给料粒度上限一般不超过50mm，下限不低于5mm。给料需单层平铺，颗粒不能重叠。处理能力与给料粒度成反比。
抛尾效果：脉石抛除率60%-85%；铬铁矿损失率2%-5%；入选品位可提高5-12个百分点。
光电分选的优势是抛尾精度高、铬铁矿损失小。局限是对给料洁度和粒度范围要求严格，设备投资较高（一台色选机约30-60万元）。
两种干式抛尾的对比
| 对比项目 | 干式磁选 | 光电分选 |
|---|---|---|
| 分选依据 | 磁性差异 | 颜色差异 |
| 对水分要求 | ≤1.5% | ≤3%（表面干燥即可） |
| 给料粒度范围 | 0-20mm | 5-50mm（需窄级） |
| 脉石抛除率 | 50%-75% | 60%-85% |
| 铬铁矿损失率 | 3%-8% | 2%-5% |
| 设备投资 | 低（10-30万/台） | 高（30-60万/台） |
| 运行成本 | 低（仅电耗） | 中等（电耗+压缩空气） |
| 适用场景 | 磁性差异明显、缺水地区 | 颜色差异明显、要求高抛废率 |
湿式抛尾适合水资源充足的地区，抛尾效果好于干式。
重介质旋流器抛尾
重介质旋流器利用铬铁矿与脉石的密度差，在重悬浮液中实现分离。这是粗粒级抛尾精度最高的方法。
工作原理：用硅铁粉或磁铁矿粉与水配制成密度2.6-2.9 g/cm³的重悬浮液。给料与悬浮液混合后以一定压力切线给入旋流器。铬铁矿（密度>4.0）沉向旋流器壁，从底流排出成为精矿；脉石（密度<2.8）向中心聚集，从溢流排出成为尾矿。
设备配置：重介质旋流器，直径350-500mm。一般2-4台并联。配套介质制备、回收和净化系统。
适用条件：粗粒级中铬铁矿与脉石已基本解离；水资源充足；处理量大；对抛尾精度要求高。需要介质回收系统，流程较复杂。
工艺参数：悬浮液密度2.7-3.0 g/cm³（具体值通过试验确定）；给矿压力0.1-0.25MPa；给料粒度上限20-30mm，下限3-6mm。介质中-325目含量≥80%，介质回收率需≥95%。
抛尾效果：脉石抛除率80%-95%；铬铁矿损失率1%-3%；入选品位可提高8-15个百分点。
重介质抛尾的精度最高，但流程复杂、投资大。适合大规模选厂（日处理1000吨以上）。
跳汰机抛尾
跳汰机利用铬铁矿与脉石的密度差，在水介质中通过脉动水流实现分层。重矿物（铬铁矿）沉到底层成为精矿，轻矿物（脉石）浮在上层成为尾矿。
工艺流程：破碎产品（一般-15mm或-20mm）进入跳汰机。跳汰机产出精矿、中矿、尾矿。精矿进入磨矿系统，尾矿抛弃，中矿返回或另行处理。
设备配置：跳汰机，常用类型为下动式圆锥跳汰机或侧动式隔膜跳汰机。单台处理能力10-30吨/小时。处理量大时可多台并联。
适用条件：粗粒级中铬铁矿与脉石密度差明显；给料粒度范围宽（0-20mm）；适合中小规模选厂，流程简单、投资适中。
工艺参数：冲程10-20mm（处理粗粒取大值），冲次200-350次/分钟；给料浓度25%-35%；耗水量5-10吨/吨矿；床石厚度30-80mm。
抛尾效果：脉石抛除率70%-85%；铬铁矿损失率3%-8%；入选品位可提高5-10个百分点。
跳汰机抛尾的优点是流程简单、投资适中、对给料粒度波动不敏感。缺点是耗水量较大，抛尾精度不如重介质旋流器。
两种湿式抛尾的对比
| 对比项目 | 重介质旋流器 | 跳汰机 |
|---|---|---|
| 分选依据 | 重悬浮液密度 | 水介质密度差 |
| 抛尾精度 | 高 | 中 |
| 脉石抛除率 | 80%-95% | 70%-85% |
| 铬铁矿损失率 | 1%-3% | 3%-8% |
| 设备投资 | 高（50-100万+介质系统） | 中（15-30万） |
| 运行成本 | 中（介质消耗） | 中（水电） |
| 流程复杂度 | 复杂 | 简单 |
| 适用规模 | 大型 | 中小型 |
根据矿石性质选择
铬铁矿与脉石颜色差异明显且表面干净时，光电分选是首选。抛尾精度高、铬铁矿损失小。但设备投资较高，适合中等以上规模。
铬铁矿与脉石磁性差异明显且原矿干燥时，干式磁选是性价比最高的选择。投资小、运行成本低、抛尾效果可接受。
铬铁矿与脉石密度差明显且水资源充足时，跳汰机或重介质旋流器适合。中小规模选跳汰机，大规模选重介质旋流器。
根据规模选择
日处理200吨以下：跳汰机或干式磁选最合适。流程简单、投资适中、操作方便。
日处理200-500吨：干式磁选或光电分选可选。如果颜色差异明显，光电分选抛废率更高。
日处理500吨以上：可考虑重介质旋流器。虽然流程复杂，但抛尾效果好、处理能力匹配。
根据水资源条件选择
缺水地区：干式磁选或光电分选。不需要水，没有尾矿脱水问题。
水资源充足：湿式抛尾（跳汰机、重介质旋流器）效果好于干式。
单段抛尾
最简单的配置。破碎产品直接进入抛尾设备，一次分选出精矿和尾矿。
适用条件：矿石单一、解离充分、中矿少。优点：流程最简单、投资最低。缺点：抛尾精度一般。
两段抛尾（粗抛+扫抛）
第一段抛尾的精矿进入第二段再抛，进一步提高入选品位；或者第一段的尾矿进入第二段扫选，回收其中的铬铁矿。
适用条件：对抛尾精度要求高；矿石性质复杂。优点：抛尾效果好，铬铁矿损失小；缺点：设备增加、投资提高。
分级抛尾
给料按粒度分级后分别抛尾。粗粒级用一种设备，细粒级用另一种设备。
适用条件：给料粒度范围宽（如0-30mm）；不同粒级的最佳抛尾方式不同。对于铬铁矿，粗粒级用跳汰机或光电分选效果更好，细粒级用干式磁选或重介质旋流器更好。
青海省某铬铁矿选厂，原流程为三段一闭路破碎加球磨后重选。原矿品位Cr₂O₃ 9.5%，磨机处理量35吨/小时，吨矿电耗28度。
改造方案：在细碎后增加干式磁选抛尾。给料粒度-12mm，水分1.2%，磁场强度0.5T。
改造效果：
抛尾产率达32%，尾矿品位Cr₂O₃ 2.8%
入选品位从9.5%提升到13.2%
磨机处理量从35吨/小时提升到48吨/小时（因废石已抛除）
吨矿电耗从28度降到19度
综合回收率从71%提升到76%
设备投资约38万元，年综合收益约150万元，投资回收期约3个月。
四川省某铬矿选厂，原矿为风化型铬铁矿，含泥量高，干式磁选效果差。采用跳汰机粗粒抛尾，给料粒度-15mm，跳汰机处理量25吨/小时。
工艺参数：冲程15mm，冲次280次/分钟，给矿浓度28%。
运行效果：
抛尾产率28%，尾矿品位Cr₂O₃ 3.1%
入选品位从12%提升到15.5%
细粒级重选回收率从65%提升到73%
跳汰机设备投资25万元，4个月收回投资
与破碎的关系
抛尾前需要足够的解离度。破碎粒度越细，解离度越高，抛尾效果越好。但破碎粒度太细会增加破碎段能耗和投资。一般选择在细碎后（-12mm或-15mm）进行抛尾，这是经济上最合理的粒度。
与磨矿的关系
粗粒级抛尾是磨矿段的“减负”措施。抛掉的尾矿粒度越粗，磨机节省的能耗越多。每抛掉1吨粗粒尾矿，磨机可节省电耗15-25度、钢球消耗0.5-0.8kg。
与重选、磁选的关系
抛尾提高了入选品位，重选和磁选的给矿性质改善。精矿品位更容易达标，尾矿品位更容易控制在目标以下。有些选厂在增加抛尾后，甚至简化了后续选别流程。
问题：抛尾后精矿品位仍然不高
对策：抛尾设备参数不合理，抛废率偏低。调整磁场强度（干式磁选）、悬浮液密度（重介质）或冲程冲次（跳汰机）。检查给料粒度是否偏粗，解离度不够。
问题：抛尾尾矿中铬铁矿含量偏高
对策：抛尾过度，铬铁矿损失在尾矿中。降低磁场强度（干式磁选）、悬浮液密度（重介质）或冲程（跳汰机）。考虑增加扫选段回收损失。
问题：干式磁选效果差（给料水分高）
对策：干式磁选对水分敏感。增加预干燥措施，或改用湿式抛尾。
问题：光电分选精度不稳定
对策：检查矿石表面是否有泥土覆盖。增加洗矿和脱水工序。检查给料是否单层平铺，颗粒重叠会影响识别精度。
铬铁矿选矿粗粒级抛尾工艺的核心理念是“早抛早丢、丢粗留细”。在矿石进入磨矿之前，把已经解离的粗粒脉石提前抛弃，减少磨矿量、提高入选品位、降低综合成本。
四种常用抛尾工艺各有适用场景。干式磁选适合磁性差异明显、缺水地区，投资低、运行成本低。光电分选适合颜色差异明显、对抛尾精度要求高的场景，抛废率高但投资也高。跳汰机适合密度差异明显、中小规模、水资源充足的选厂，流程简单可靠。重介质旋流器抛尾精度最高，但流程复杂、投资大，适合大型选厂。
无论选择哪种工艺，抛尾的经济效益都很显著。投资回收期通常在3-8个月之间，是铬铁矿选厂技术改造中投入产出比最高的方向之一。在多碎少磨的基础上再加一道抛尾，把废石拦在磨机之外，这是铬铁矿选矿节能降耗的有效路径。
