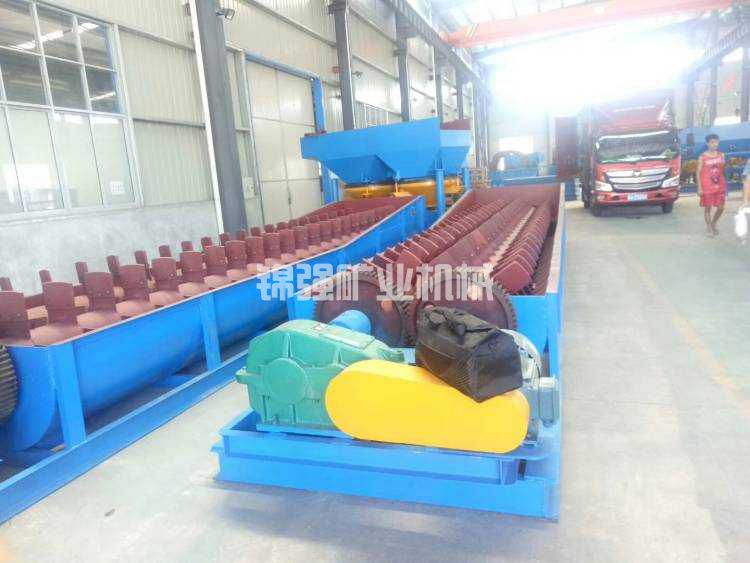

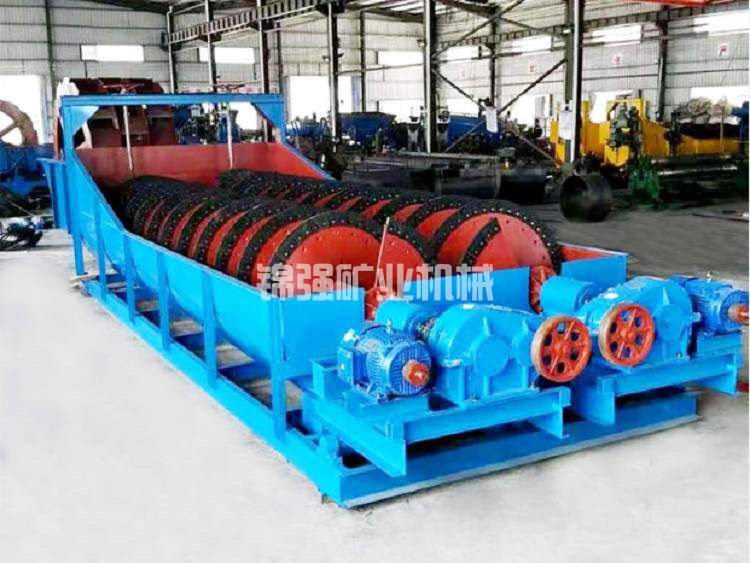

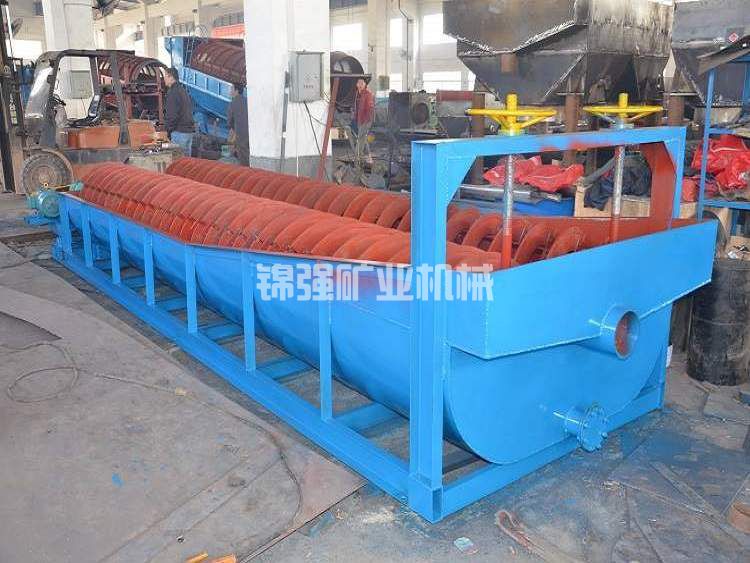

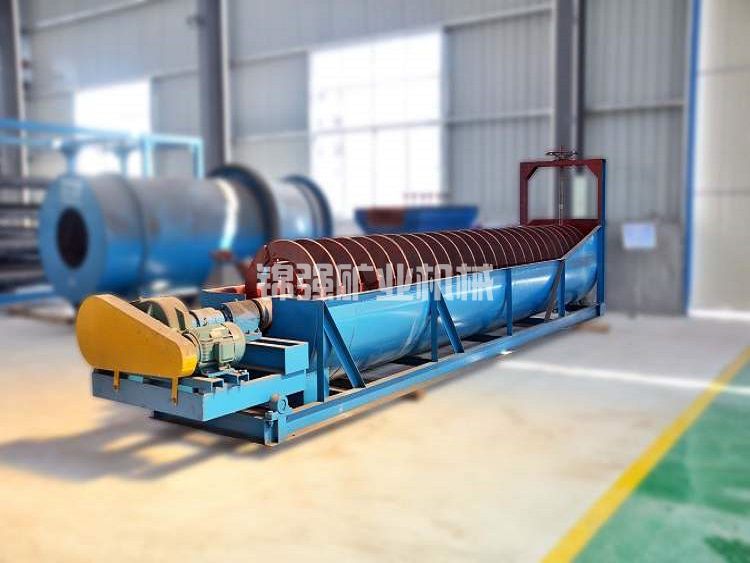

螺旋洗矿机设备图片
螺旋洗矿机介绍
一、概述
螺旋洗矿机主要用于洗锰矿、铁矿、磷矿和其它矿物。用于锰矿、铁矿及其它低品位矿物的淤泥、污渍的清洗和分离，处理量大，便于安装、操作简单，成本低，效率高。螺旋式洗矿机用减速机带动两个螺旋搅拌轴以不同方向旋转，进入槽体的矿物经叶片强力搅拌和清水冲洗，污水从槽尾溢流面排出，洗净的矿物顺着叶片倾角向上排出。
二、工作原理
物料在槽壳内焊接连续螺旋叶片，壳体与螺旋叶片一起旋转。由于离心力和摩擦力的作用，添加的物料随壳体旋转并提升后，在物料的重力作用下沿螺旋表面滑动，使物料随螺旋管旋转，从而实现物料的向前移动，就像不旋转的螺钉沿着旋转的螺母平移一样，从而达到输送物料的目的。当螺旋轴旋转时，由于物料的重力及其与槽壁的摩擦力，物料只能在叶片的推动下沿输送机的槽底向前移动，好像不能旋转的螺母沿着旋转的螺钉平移。物料在中间轴承中的运动取决于后面物料的推力。因此，物料在螺旋洗矿机中的运输完全是一种滑动运动。
三、设备结构
螺旋式洗矿机由槽体、中空轴、叶片、下轴承、传动部分、沉砂槽、溢流槽等组成。螺旋式洗矿机工作时，传动部分驱动两个由搅拌叶片和中空轴组成的搅拌轴旋转，搅拌轴上的叶片不断摩擦矿物，使矿泥松散破碎，与矿石分离，从而达到洗矿的目的。在槽体上方高压水槽的不断冲洗中，破碎的矿泥通过溢流槽排出，冲洗后的矿粒通过叶片的推动从沉砂槽排出。生产实践证明，由于螺旋洗矿机具有叶片擦洗和摩擦能力，对含土塑性高、粘度高的难洗材料有很好的洗矿效果。大型材料进入槽式洗矿机时容易卡住叶片，因此螺旋式洗矿机的进料粒度有限，最大进料粒度不得超过50mm。
四、主要特点
1、高度整体性：除成品料堆料皮带机外，所有系统都集成于一个整体框架内，既保证了设备的整体性又留有适度的维修保养和巡视空间。高度整体性便于施工现场存放或转场运输，便利和安全。
2、工作可靠性：其核心的洗石系统采用搅拌机的搅拌原理，原料在搅拌筒内受连续螺旋叶片翻滚、推挤及物料间相互磨擦作用，作用强烈自然可靠性高。
五、日常维护措施
1.首先要在运行的三角带上采取一定的保护措施，确保运行正常稳定。
2.运行前，首先要切断电源，用手拨动洗砂机的扇叶，能否顺利旋转。
3.要保证洗砂机的运行方向顺时针运行，这就要求三角带和电击的安装是正确的方向。
4.在运行过程中，如果洗砂机振动异常或声音异常，需要立即停止进料。机械箱内物料排出后，停机检查，找出振动和声音的原因，然后清理箱内，再进行空机试运行，确保问题解决后进料。

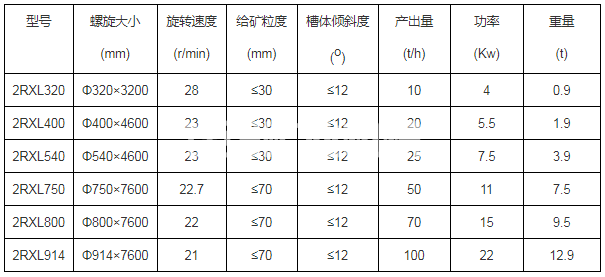

螺旋洗矿机技术参数
