重矿物砂选矿有一类设备，结构简单到像个大号螺旋滑梯，却能在重砂选厂中承担最核心的粗选任务。它就是螺旋选矿机。
在重矿物砂（HMS）选厂，螺旋选矿机通常是流程中处理量最大、设备数量最多的环节。它利用的物理原理极其朴素——重力与离心力的合力，让重的东西往内圈走，轻的东西往外圈跑。
本文拆解螺旋选矿机在重砂矿中的应用逻辑——工作原理、设备构造、选型要点和操作控制。
分选原理：横向环流是分选的关键
螺旋选矿机的主体是一个绕垂直轴线盘旋3-5圈的螺旋形槽体。矿浆从上部给入后，沿螺旋槽向下流动。在这个过程中，矿浆流存在两种运动：一种是沿螺旋方向的切向环流，另一种是槽断面内的横向环流。
横向环流的形成机制是：上层水流速度快，离心力大，被推向外缘；下层水流速度慢，离心力小，在重力作用下沿槽底流向内缘。这个环流对选别至关重要——它把浮在上层的轻矿物（脉石）推向外缘成为尾矿，把沉在下层的重矿物推向内缘成为精矿。
矿浆进入螺旋槽后，分选过程分三步走。第一步是分层——重矿物逐渐沉入底层，轻矿物进入上层。第二步是横向展开——底层重矿物移向内缘，上层轻矿物移向外缘。第三步是平衡——不同密度的矿物沿各自回转半径运动，完成分带。
最终在螺旋槽的横断面上，重矿物集中在内缘，轻矿物集中在外缘。截取器在槽面不同位置分割矿物带，精矿从内缘排出，尾矿从外缘或槽末端排出。
设备构造：一个槽加几个截取器
螺旋选矿机的构造非常简单，主要由以下部件组成：给矿槽、螺旋槽体、冲洗水槽、精矿截取器、排料管、尾矿槽和机架。
螺旋槽体是核心工作部件。槽的横断面通常呈抛物线或1/4椭圆形。槽体材质早期用铸铁或陶瓷，现在主流是玻璃钢整体成型，表面复合聚氨酯耐磨层，耐腐蚀、寿命长。
截取器安装在螺旋槽内缘，一般从第二圈开始配置，共4-6个。截取器上有两块迎着矿流张开的刮板，刮板的张开角度可以调节，用来控制接出的精矿质量和数量。上面第1、2个排料口接出的精矿品位最高，往下依次降低。
冲洗水系统在螺旋槽内缘连续给入少量冲洗水，作用是松散内缘的重矿物层，提高精矿品位。
螺旋选矿机与螺旋溜槽的异同
在重砂选矿领域，螺旋选矿机和螺旋溜槽经常被混用，但两者实际上存在明确的区别。
工作原理基本相同，但在结构、性能和使用上有差异。
槽底断面线不同：螺旋选矿机的槽底断面线为抛物线或椭圆的一部分，而螺旋溜槽的槽底断面线为立方抛物线。后者槽底更宽更平缓，更适合处理细粒物料。
截取方式不同：螺旋选矿机在螺旋槽上部内缘设置截取器接精矿，尾矿从槽末端排出。螺旋溜槽是在槽末端分段截取精矿、中矿和尾矿。
冲洗水配置不同：螺旋选矿机通常加有冲洗水，螺旋溜槽不加冲洗水。
入选粒度范围不同：螺旋选矿机适宜处理2-0.074mm粒级，螺旋溜槽更擅长处理0.3-0.04mm的细粒物料。
在重矿物砂选厂的实际配置中，螺旋选矿机常用于粗选和扫选，处理粒度范围较宽的给矿。螺旋溜槽多用于精选或处理细粒级物料。
螺旋选矿机在HMS中的历史地位
螺旋选矿机在重矿物砂加工中的历史地位值得一提。
1944年，美国佛罗里达州的重砂矿选厂首次采用了汉弗莱螺旋选矿机，这是重砂矿行业采用的第一个高产能分选设备。在此之前，重砂矿基本靠手工和淘洗盘处理。
1960年代到1980年代，赖歇特圆锥选矿机凭借单台最高350吨/小时的超高处理量一度取代了螺旋的地位。但到了1980年代中期，螺旋技术实现了两个关键突破——无冲洗水设计解决了堵塞问题，多列螺旋（2-4列/柱）大幅提高了单位占地面积的处理能力。螺旋选矿机重新夺回了市场，并在1990年代中期彻底取代了圆锥选矿机，成为重砂矿选厂的主导粗选设备。
今天，几乎所有新建的重矿物砂选厂都以螺旋选矿机作为重选粗选段的核心设备。
核心参数与选型要点
螺旋选矿机的选型和技术参数是整条线设计的关键。
螺旋直径是设备规格的主要标志。600mm和1200mm是两种主流规格。CLX-600型单头螺旋处理量较小，适合小型选厂；BLL-1200型处理量更大。攀钢选钛厂使用CLX型螺旋选矿机，在原矿TiO₂品位8.7%时，精矿产率23%、品位22.3%、回收率53%，比传统汉弗莱螺旋选矿机回收率提高了14个百分点。
螺旋圈数通常为4-6圈。圈数越多，分选路径越长，处理细粒物料的效果越好，但设备高度增加、占地面积增大。4圈螺旋适合粗选，处理量大；6圈螺旋适合精选或处理较细的给矿。
螺旋头数指一台螺旋柱上安装的螺旋槽数量。单头螺旋只有一条螺旋槽，安装简单、适合小型选厂。双头或三头螺旋在同一柱体上安装多条螺旋槽，单位占地面积的处理能力提高2-3倍，是大中型选厂的标准配置。
螺距（圈距）对分选效果影响明显。螺距越大，矿浆流速越快，处理量越大，但重矿物沉降时间缩短、回收率可能下降。螺距过小则处理量受限。标准螺距一般为螺旋直径的0.3-0.5倍，具体值由制造厂根据矿样试验确定。
操作参数调节：让螺旋选矿机跑出最佳状态
螺旋选矿机没有运动部件，不需要调节电机转速。但它的操作参数在安装和调试时就需要设定准确，生产过程中可调的范围有限。
横向坡度是出厂时固定的，用户通常无法调节。不同厂家的螺旋槽体横断面设计不同，选购时应根据给矿粒度分布选择对应的槽型。粗粒物料需要较陡的槽底曲线，细粒物料需要较缓的槽底曲线。
截取器位置和角度是生产中最常用的调节手段。截取器靠内缘越近、刮板开度越小，精矿产率越低、品位越高。反之精矿产率增大、品位下降。操作工需要观察精矿带在螺旋槽横断面上的位置和宽度，动态调节截取器。
给矿浓度是螺旋选矿机的关键操作参数。给矿浓度应在20-35%范围内稳定。浓度过高时矿浆流动性差，矿物分带受阻，重矿物难以沉入底层；浓度过低时处理量下降，矿流速度变快，重矿物沉降时间不足。
给矿量也不能随意波动。螺旋选矿机在额定处理量范围内分选效果最佳。给矿量过低时，矿浆在槽内的流动状态不稳定，横向环流不足，重矿物无法有效分带；给矿量过高则流速过快，重矿物来不及沉到底层就流向尾矿。给矿量应为额定值的85-110%。
冲洗水量调节精矿品位。增加冲洗水可以冲走精矿带中的轻矿物夹带，提高精矿品位，但过大的冲洗水会将部分细粒重矿物冲出精矿带，导致回收率下降。冲洗水量通常为给矿矿浆量的5-15%，具体值根据精矿品位和回收率的平衡来确定。
安装与布置：大面积并联才能出产量

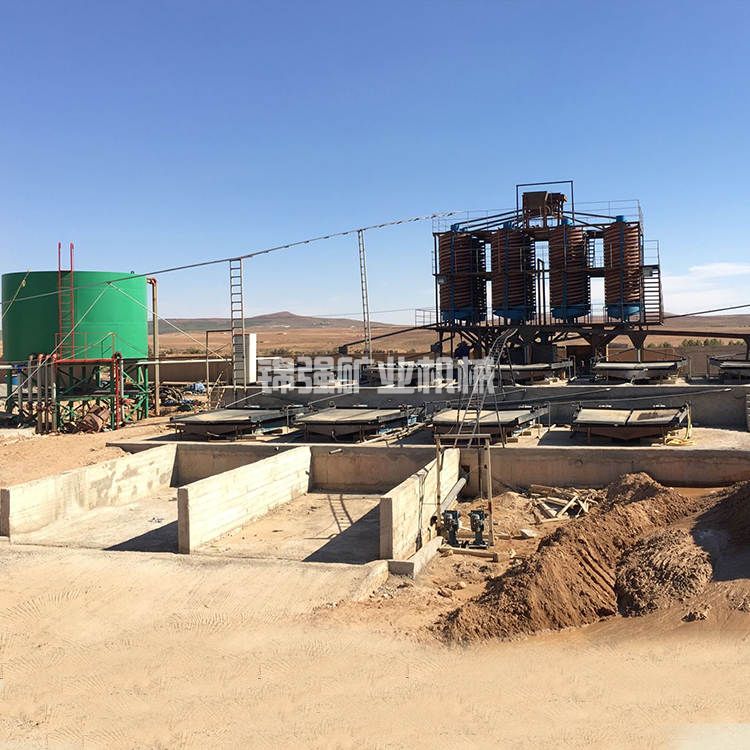

螺旋选矿机是典型的“以数量换产量”设备。单台处理量有限（CLX-600型单头约4-6吨/小时），重砂选厂的粗选段通常需要数十台甚至上百台螺旋并联运行。
并联布置时，矿浆的均匀分配是第一要务。给矿分配器将矿浆均匀分配到各台螺旋的给矿槽中，分配偏差应控制在±5%以内。分配不均会导致部分螺旋过载、分选效果恶化，另一部分螺旋处理量不足、设备利用率低下。
多列螺旋柱的安装基础要整体找平。螺旋选矿机对水平度有一定要求——柱体垂直度偏差不应超过1/500。底座不平会导致矿浆在螺旋槽内一侧偏流，内缘精矿带偏移，截取器无法准确截取。
给矿前的缓冲搅拌桶也是标准配置。矿浆在管道输送过程中可能发生粒度分级（粗粒沉降、细粒上浮），进入搅拌桶重新混合均匀后再分配，保证每台螺旋的给矿性质一致。
回收率的误区：只看单台不行
螺旋选矿机的单台回收率通常在50-70%之间，这个数值看起来不高。但在重砂选厂的实际配置中，螺旋段采用“一粗一扫”甚至“一粗两扫”的闭路流程——粗选螺旋的精矿进入精选段，尾矿进入扫选段，扫选精矿返回粗选给矿，扫选尾矿排弃。
粗选和扫选的总回收率才是真正的指标。一个设计良好的螺旋粗选段（一粗一扫），重矿物的总回收率通常可以达到85-92%。单台设备回收率不高不是问题，整段的流程配置才是关键。
螺旋选矿机的适用边界
螺旋选矿机并非万能。以下工况下它的效率会明显下降。
给矿中细泥含量超过15%时，矿浆黏度上升，重矿物沉降速度下降，分带清晰度变差。处理含泥量高的矿砂时，需在螺旋段前增加脱泥旋流器，将-200目细泥预先脱除。
给矿粒度超出0.04-2mm范围时，分选效果会明显下降。+2mm的粗颗粒在螺旋槽中容易跳跃，干扰细粒的分选。-0.04mm的微细粒重矿物在常规重力场中沉降速度太慢，无法有效回收。
目标矿物与脉石的密度差过小（<1.0）时，螺旋选矿机无法实现有效分选。例如，若目标矿物比重仅3.0而脉石比重2.6，密度差仅0.4，横向环流无法将两者有效拉开。
流量和浓度波动大的给矿，螺旋选矿机无法自动适应。它不像摇床那样可以随时调节床面坡度和冲程，螺旋选矿机的大部分参数在安装时即已固定，给矿条件的稳定是保证其分选效果的前提。
螺旋选矿机的生命力
螺旋选矿机看起来朴素，没有电机、没有传动、没有复杂的控制系统——一根螺旋槽加几个截取器，就能连续运行数十年不坏。世界上某些老重砂选厂中，1960年代安装的汉弗莱螺旋至今仍在运转。
这种设备的生命力来自它的物理本质——它不抵抗重力，而是利用重力。在重矿物砂选厂里，几十台甚至上百台螺旋一字排开，矿浆安静地流淌，重矿物一层层沉入内缘、被截取器导出。没有噪音，没有振动，没有运动部件。这种安静，是成熟技术的标志。
