固定式选矿厂是砂金矿大规模、长期开发的必然选择。与移动式生产线不同，固定式选厂要求完整的土建工程、稳定的配套设施和规范的管理体系。设计一座日处理1000-5000吨的砂金矿固定式选厂，涉及选矿工艺、总图运输、土建、电力、给排水、自动化、环保等多个专业。砂金矿固定式选矿厂设计的核心是在保证技术指标的前提下，实现投资可控、运行经济、维护简便。
设计开始之前，必须获取完整可靠的基础资料。资料不全是设计最大的风险。
矿石性质资料：代表性矿样（不少于2吨）的品位（最高、最低、平均）、含泥量（粘土类型和含量）、金粒（粒度组成、形态特征、解离度）、伴生矿物（重矿物种类和含量）、水分含量、松散密度和真密度。
开采条件资料：采矿方式（露天或井下）、供矿粒度（最大块度、平均粒度）、供矿能力（吨/小时，波动范围）、年作业天数（受气候影响程度）。
厂区条件资料：地形图（1:500或1:1000，测量范围覆盖厂区及尾矿库）、工程地质（地基承载力、地下水位、地震烈度）、气象条件（气温、降雨量、主导风向、冻土深度）、水文条件（水源地距离和水量、水质分析）。
产品要求：精矿品位（冶炼厂要求一般5000-15000g/t）、精矿含水率（≤15%）、尾矿排放方式（干堆/湿排）。
法规要求：环保标准（污水排放、粉尘、噪音）、安全规范、土地性质（是否可征用）、水资源许可（取水额度）。
固定式选厂的工艺流程设计是整厂设计的核心。以下以日处理1000吨（125吨/小时）的典型方案为例：
推荐工艺流程：两段一闭路洗矿+分级脱泥+重选粗选+重选扫选+摇床精选+尾矿浓缩压滤。
具体流程描述：
原矿（最大粒度≤150mm）由自卸卡车卸入受料仓，经重型板式给料机均匀送入槽式擦洗机。一段擦洗（双轴擦洗机）强力破碎粘土团，二段滚筒洗矿机高压喷水冲洗。洗矿后物料进入双层振动筛：上层筛孔20mm（排弃砾石），下层筛孔4mm（分离粗粒和细粒）。筛下物料（-4mm）进入水力旋流器组脱泥，分离粒度0.074mm，溢流（细泥）进入尾矿浓密机。旋流器底流（-4mm+0.074mm）进入粗选跳汰机（2LTC-912/8T，2台）。跳汰精矿进入摇床精选（6-S型，8-10台），产出最终金精矿。跳汰尾矿进入扫选离心机（Φ1.2m，3台），离心精矿返回跳汰机，离心尾矿进入尾矿系统。摇床尾矿返回粗选形成闭路。最终尾矿（脱泥溢流+离心尾矿）进入浓密机浓缩，底流经压滤机脱水后干堆，溢流清水返回生产系统循环使用。
设计指标：处理能力125吨/小时，原矿品位0.30g/m³（约0.18g/吨），精矿品位8000g/t，尾矿品位0.05-0.08g/m³，回收率82%-88%。
受料仓：容积按1-2小时供矿量设计，约150-300立方米，钢混结构，仓壁倾斜角度≥60°（防堵）。仓口设重型格筛，筛孔150×150mm。
板式给料机：选重型板式，宽度1.5-1.8米，长度6-8米，速度0.05-0.2m/s可变频，处理能力150-250吨/小时，功率45-75kW。
槽式擦洗机（含泥量≥15%时设置）：选双轴型，槽体长度4-5米，双轴功率75-90kW×2，转速可调，处理能力100-150吨/小时。

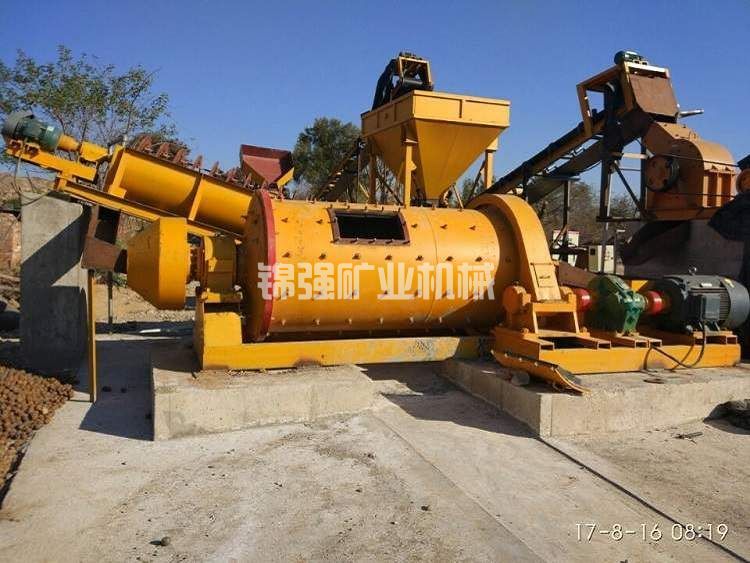

滚筒洗矿机：规格Φ2.2-2.5×7.5-9.0米，转速15-22转/分（变频可调），功率90-132kW，处理能力150-250吨/小时。
双层振动筛：选大型香蕉筛或圆振动筛，筛面尺寸2.4×6.0米或3.0×7.2米，上层筛孔20mm、下层筛孔4mm，功率22-37kW/台，处理能力150-250吨/小时。

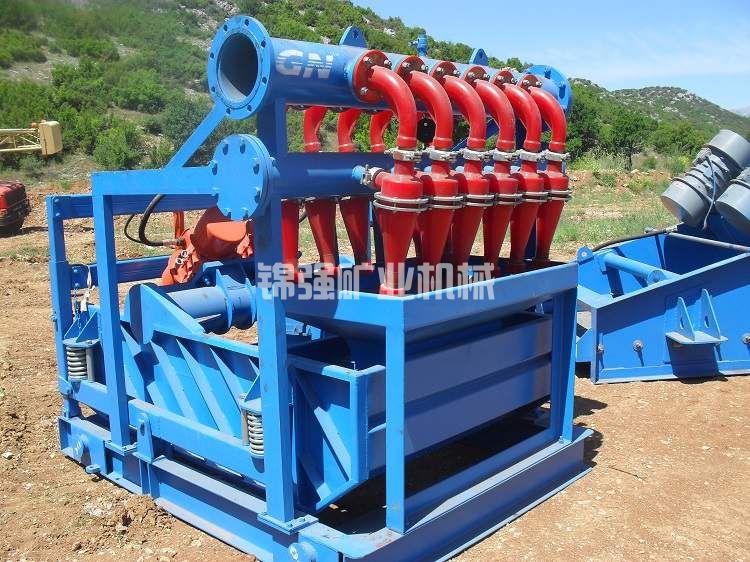

水力旋流器组：旋流器直径Φ250-300mm，聚氨酯材质，单台处理能力50-80m³/h，串联或并联。底流口径40-60mm可调。旋流器数量10-16台分组配置（给矿泵扬程25-35米）。
跳汰机：可选2LTC-912/8T梯形跳汰机（面积9.12m²×2段，功率7.5kW×2，给矿粒度≤10mm）或AM-30跳汰机（4台并联，处理能力30-40吨/小时·台）。
离心选金机：粗选用Φ1.5-1.8m，聚氨酯内衬，功率37-55kW/台，处理能力40-60吨/小时·台，数量2-3台（一用一备或两用一备）。扫选用Φ1.2-1.5m，功率22-37kW/台，处理能力30-50吨/小时·台，数量2-4台。
摇床：选6-S型，玻璃钢床面，粗砂/细砂/矿泥床面根据粒级选配，功率1.1kW/台，处理能力0.5-1.5吨/小时·台，数量15-25台。
浓密机：中心传动式高效浓密机，直径Φ15-18m，处理尾矿量200-300m³/h，底流浓度40%-50%，溢流固体含量≤300ppm，功率15-22kW。
压滤机：厢式自动拉板压滤机，过滤面积200-400m²，进料压力0.6-1.0MPa，压榨压力1.0-1.6MPa，单循环时间30-60分钟，功率15-30kW，数量2-4台（交替作业）。
厂址选择原则：靠近矿体（运距≤3公里），地形有10-15米自然高差便于自流，工程地质良好（避免软基和高填方），靠近水源（取水距离≤2公里），远离居民区（≥500米），有发展余地，交通便利（设备运输和产品外运）。
总平面布置：原矿受料区（靠近道路），洗矿筛分区（标高+6至+10米），重选区（标高+4至+6米），精矿处理区（标高+2至+4米），尾矿处理区（标高±0米），辅助生产区（机修、仓库、配电），办公生活区（主导风向上风向）。功能分区明确，运输线路短捷。
竖向布置：采用台阶式布置，台阶高差6-10米。厂区雨水通过明沟排出，道路坡度≤8%，车间室内外地坪高差300-500mm。
厂内运输：原矿运输采用自卸卡车（20-40吨级）或皮带输送机。厂内物料转运以皮带输送机和管道为主。精矿运输采用人工或叉车。总图运输投资占总投资比例约10%-15%。
主要建筑物：原矿受料仓（钢筋混凝土，壁厚400-500mm），洗矿筛分厂房（钢结构或钢筋混凝土框架，高度12-18米），重选厂房（钢结构，高度6-9米，楼板活荷载5-10kN/m²），精矿库（砖混或钢结构），尾矿压滤车间（钢结构，高度8-12米），办公楼（砖混或框架，二层），机修车间（砖混，高度6-8米）。
基础设计：振动设备（振动筛、离心机群）基础与厂房结构脱开，基础重量为设备重量3-5倍，设隔振器或减振垫。大型设备（滚筒洗矿机、浓密机）基础按设备厂家提供资料设计，预埋地脚螺栓。
土建投资：占总投资比例约20%-30%。日处理1000吨规模土建投资约150-300万元。
供电系统：用电负荷等级为二级，装机功率600-1200kW（视流程复杂程度），计算负荷400-800kW，变压器容量630-1250kVA，电源引自附近10kV线路。建议双回路供电或自备应急发电机组（300-500kW）。低压配电电压380V/220V，主要设备采用软启动或变频控制。
控制系统：DCS集散控制系统或PLC+上位机，中央控制室集中监控。控制内容包括设备启停联锁、工艺参数自动调节、运行状态显示与报警、数据采集与报表生成。主要检测仪表包括电子皮带秤（给矿量）、浓度计（5-8套）、电磁流量计（10-15套）、液位计（5-10套）、料位计（3-5套）。仪表投资约10-20万元。
工业电视：关键工位（给料、筛分、粗选、精选、尾矿）设置摄像头，数量10-20个，中控室大屏显示。投资约5-10万元。
生产给水系统：总用水量400-800m³/h（按原矿计），供水压力0.2-0.5MPa。新鲜水补充量50-100m³/h，来源可为井水、河水或市政水。循环水利用率≥90%，设清水池容积300-500m³，回水泵站流量400-800m³/h。
尾矿系统：年尾矿量20-50万吨（干基），尾矿浆浓度15%-25%，总输送距离0.5-3公里。尾矿干堆工艺为浓密机（底流浓度40%-50%）+压滤机（滤饼含水率20%-25%）+皮带输送至干堆场。尾矿湿排工艺为浓密机+渣浆泵送至尾矿库（需做防渗处理，服务年限应与矿山服务年限匹配）。尾矿系统投资50-150万元（干堆工艺约100-200万元，湿排工艺约50-100万元）。
安全设施：皮带输送机设拉绳开关和防跑偏装置，设备传动部位设防护罩，高空平台设防护栏杆（高度≥1.2米），配电室设绝缘垫和接地系统，厂区设消防通道和消防器材。
环保措施：粉尘（给料、筛分、转运点）设置喷水抑尘或除尘器。噪音（振动筛、离心机）设备设减振基础，厂房隔音。废水循环使用不外排。尾矿干堆场需做防渗处理，湿排尾矿库需做库区防渗和坝体稳定设计。
可行性研究阶段（15-30天）：选矿试验（15-30天），确定工艺流程，设备初步选型，估算投资和技术经济指标，编制可研报告。
初步设计阶段（30-45天）：工艺详细计算（物料平衡、水量平衡），设备选型定规格，总图布置方案，土建结构方案，编制设计说明书和设备清单。
施工图设计阶段（45-60天）：各专业施工图绘制（工艺、土建、电气、给排水），设备订货图，非标件制作图。
设计总周期：约3-5个月（不含选矿试验时间）。
砂金矿固定式选矿厂设计是一项系统性工程，从基础资料收集到施工图完成需要3-5个月。成功的设计不在于“豪华”，而在于匹配——矿况与流程匹配，设备与产能匹配，投资与回报匹配。设计前期投入的时间和费用，会在建设和运营中得到数十倍的回报。对于服务年限超过5年、日处理量500吨以上的砂金矿项目，固定式选厂的综合效益优于移动式生产线。设计做扎实，建设和运行才能顺畅。
