砂金矿洗选一体化生产线：从原矿到精矿的集成解决方案

传统砂金矿选矿流程中，洗矿和选别往往是相对独立的环节，物料需要经过多次转运、泵送，设备分散布置，管线冗长。洗选一体化生产线将洗矿、筛分、脱泥、选别、脱水等工序有机整合，形成紧凑高效的连续作业系统。这种设计理念在大规模生产中显著降低了物料转运成本，减少了中间环节的金粒损失，提升了整厂运行效率。砂金矿洗选一体化生产线正成为新建大型选厂的主流选择。

一体化的内涵与价值

洗选一体化的核心不是简单的设备拼接，而是工艺流程的深度整合。

物料自流化：利用厂区高差和设备布置，使物料在重力作用下从一个工序自然流入下一工序，大幅减少泵送环节。粗粒金在溜槽和泵管中磨损粉碎的问题得到缓解。

中间缓冲最小化：传统设计中各工序之间的大型缓冲池、搅拌桶取消或大幅缩小，物料停留时间缩短，避免细粒金在流程中沉积损失。

集中控制：所有设备纳入同一控制系统，启停顺序、故障联锁、参数调节在中央控制室完成，操作人员减少30%-50%。

占地节省：一体化布局可使选厂占地面积较传统设计减少30%-40%，土建投资相应降低。

回收率提升：减少转运环节意味着减少金粒流失机会。实际生产中，一体化生产线较传统分段式布局综合回收率可提高3-5个百分点。

一体化生产线的总体布局

一条完整的砂金矿洗选一体化生产线，按物料流动方向依次布置以下功能区：

受料区：位于厂区最高点（标高+10至+15米）。自卸卡车或装载机向受料仓卸料，仓下设板式给料机。受料仓容积按1-2小时供矿量设计，仓口设格筛去除大块杂物。

洗矿区：标高+8至+12米。滚筒洗矿机或槽式擦洗机布置于此。洗矿机出料直接落入下方振动筛，无需皮带输送。

筛分分级区：标高+6至+9米。双层或三层振动筛接受洗矿机来料。筛上砾石经溜槽排出厂外，筛下矿浆自流入脱泥设备。

脱泥区：标高+4至+6米。水力旋流器组布置于此，利用自然高差给料，减少旋流器给矿泵的扬程需求。底流自流入粗选设备。

粗选区：标高+2至+4米。跳汰机或离心机群组布置于此。粗选精矿自流入精选车间，粗选尾矿自流入扫选设备。

扫选区：标高+1至+3米。扫选设备承接粗选尾矿，扫选精矿用小型泵送回粗选，扫选尾矿自流入尾矿系统。

精选区：标高+0至+2米。摇床或离心精选机布置于此。精选精矿进入脱水环节，精选尾矿自流返回粗选。

脱水区：标高±0米。压滤机或沉淀池布置于此，精矿脱水包装，尾矿浆泵送至浓密机。

这种“物料自上而下、水流自下而上”的总体布局，是洗选一体化生产线的核心设计思想。

典型配置方案

方案A：溜槽+离心机一体化线（通用型）

适用矿石：粗细粒混合、含泥量15%-25%
处理能力：100-200吨/小时

受料与洗矿：受料仓容积50-80m³，板式给料机GZ1500×6000（功率37kW）。滚筒洗矿机Φ2.0×7.0m（功率75kW，处理量150-250吨/小时）。

筛分与脱泥：双层振动筛2.4×6.0m（功率22kW），筛孔10mm和3mm。水力旋流器组Φ200×8（聚氨酯），给矿泵6寸高铬（功率75kW，一用一备）。

粗选：离心机Φ1.2m，聚氨酯内衬（功率22kW/台，数量4台并联）。

扫选：离心机Φ1.0m，聚氨酯内衬（功率15kW/台，数量2台）。

精选：摇床6-S型，玻璃钢床面（功率1.1kW/台，数量10台）。

脱水：精矿压滤机20m²（功率5.5kW），尾矿浓密机Φ12m（功率11kW），尾矿压滤机150m²（功率15kW）。

方案B：跳汰机+离心机一体化线（粗粒型）

适用矿石：粗粒金为主、含泥量＜15%
处理能力：100-200吨/小时

受料与洗矿：受料仓容积60-100m³，板式给料机GZ1500×7000（功率45kW）。滚筒洗矿机Φ2.0×7.0m（功率75kW，较短机型）。

筛分与脱泥：双层振动筛2.4×6.0m（功率22kW），筛孔15mm和4mm。水力旋流器组Φ200×6（处理量略低）。

粗选：梯形跳汰机2LTC-912/8T（功率7.5kW×2，台数2台并联）。

扫选：离心机Φ1.2m（功率22kW/台，数量2-3台）。

精选：摇床6-S型，粗砂床面（功率1.1kW/台，数量8台）。

脱水：精矿沉淀池+小型压滤机，尾矿浓密机Φ10-12m，尾矿压滤机100-150m²。

方案C：全离心机一体化线（细粒型）

适用矿石：细粒金占比＞50%、含泥量15%-25%
处理能力：100-200吨/小时

受料与洗矿：受料仓容积50-80m³，板式给料机GZ1200×6000（功率30kW）。槽式擦洗机2JC-900（功率45kW×2，双轴）串联滚筒洗矿机Φ2.0×8.0m（功率90kW，加长型）。

筛分与脱泥：双层振动筛2.4×6.0m（功率22kW），筛孔8mm和2mm。水力旋流器组Φ200×10（加强脱泥）。

粗选：离心机Φ1.5m，聚氨酯内衬（功率37kW/台，数量3-4台并联）。

扫选：离心机Φ1.2m（功率22kW/台，数量2-3台）。

精选：离心精选机Φ0.9m（功率11kW/台，数量4-6台）或摇床12-15台。

脱水：精矿压滤机20-30m²，尾矿浓密机Φ15m，尾矿压滤机200-300m²。

一体化生产线的关键设备

多功能滚筒洗矿筛分机

部分一体化生产线采用将洗矿和筛分功能集于一体的滚筒设备。前段为洗矿段（无孔钢板筒体，内装扬料板和高压喷水），后段为筛分段（冲孔钢板或聚氨酯筛板）。一台设备完成两项工序，节省空间和输送环节。处理能力可达150-250吨/小时，功率75-132kW。

洗选组合机组

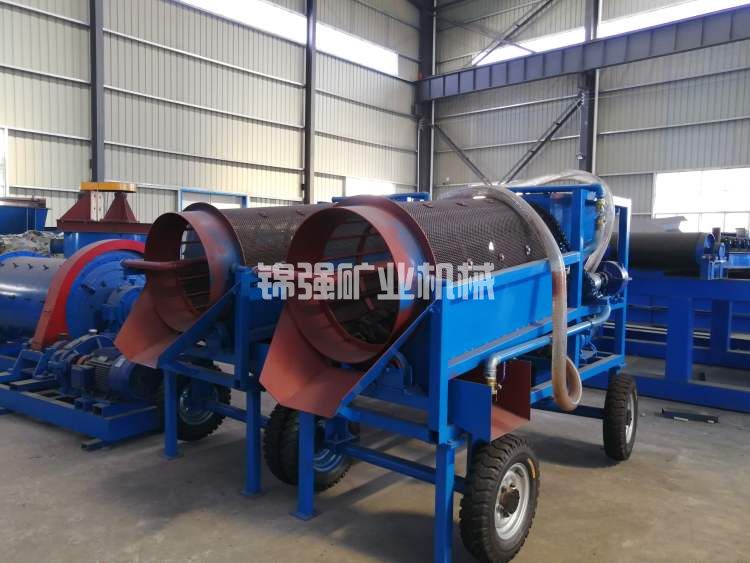

针对中小规模一体化线，部分厂家推出了将滚筒筛、螺旋洗矿机、离心机和摇床集成在一个钢架上的组合机组。处理能力20-50吨/小时，总功率50-80kW，投资15-30万元。适用于日产500吨以下的中小型项目。

自流溜槽系统

在一体化生产线中，溜槽可以作为粗选或扫选设备，并且最大的优点是完全自流，无需动力。一体化设计中利用高差将筛分设备出料口直接对准多条溜槽的给料端，溜槽尾矿自流入下一设备。溜槽坡度8-12度，长度6-12米，铺面橡胶波纹板或铝塑编织毯。

一体化设计的物料平衡

以200吨/小时一体化线为例，物料大致走向如下：

给料：200吨/小时原矿（松散密度1.65t/m³，体积约120m³/h）。洗矿加水60-100m³/h，矿浆总量180-220m³/h。

筛分：筛上砾石（+10mm）约30-50吨/小时（占15%-25%），排出厂外。筛下合格矿180-150吨/小时，进入脱泥。

脱泥：溢流细泥（-0.074mm）约20-40吨/小时（占10%-20%），进入尾矿系统。底流粗砂140-170吨/小时，进入粗选。

粗选：粗选精矿产率1%-3%（约1.5-5吨/小时），品位300-1000g/t，进入精选。粗选尾矿130-160吨/小时，进入扫选。

扫选：扫选精矿返回粗选，扫选尾矿约125-155吨/小时，进入尾矿系统。

精选：最终精矿产率0.1%-0.3%（约0.2-0.5吨/小时），品位5000-15000g/t。精选尾矿返回粗选。

投资与效益分析

以200吨/小时一体化生产线为例：

投资估算：

运营成本（吨矿）：

收益测算（年处理150万吨，品位0.18g/吨，回收率85%）：

• 年产金：150万×0.18×85%=229.5公斤

• 年产值：229.5公斤×450元/克=10327万元

• 选厂年运营成本：150万吨×5.5元/吨=825万元

• 选厂环节年利润：约9502万元

• 投资回收期：约0.5-1个月

注：实际利润需扣除采矿成本、资源税、管理费等。

与传统设计对比

一体化生产线在投资、运营、回收率各方面均有优势，已成为日处理1000吨以上大型选厂的标准配置。对于500吨以下的中小项目，一体化带来的效益也足以覆盖设计优化的投入。

设计注意事项

高差核算：一体化生产线依赖物料自流，必须精确核算各设备之间的最小高差。洗矿机排料口与振动筛进料口高差需≥500mm，振动筛下料斗与旋流器给料泵池高差需考虑旋流器给矿压力要求，旋流器底流口与粗选设备进料口高差需≥1.5m。

备用通路设计：关键设备应设置旁路或备用通道，如离心机检修时，物料可切换到备用离心机或临时管路。避免单台设备故障导致全线停产。

检修空间预留：尽管一体化设计追求紧凑，但关键设备（滚筒洗矿机、大型振动筛、离心机群）周围仍需预留足够的检修空间。洗矿机两端各预留2-3米，振动筛两侧各预留1.5米，离心机周围预留1-1.5米。

控制系统冗余：一体化生产线的联锁要求更高，PLC/DCS系统应采用冗余配置，关键仪表（给矿量、浓度、流量）应有备用。

砂金矿洗选一体化生产线代表了大型选厂的技术方向。通过物料自流、紧凑布置、集中控制，实现了投资省、占地少、效率高、回收率高的综合效益。三种典型配置方案覆盖了粗粒、细粒、混合三种主要矿况。一体化不是简单的设备堆砌，需要从总图、工艺、土建、电气多专业协同设计。对于服务年限5年以上、日处理500吨以上的砂金矿项目，洗选一体化是值得优先考虑的技术路线。
