螺旋筛洗一体机

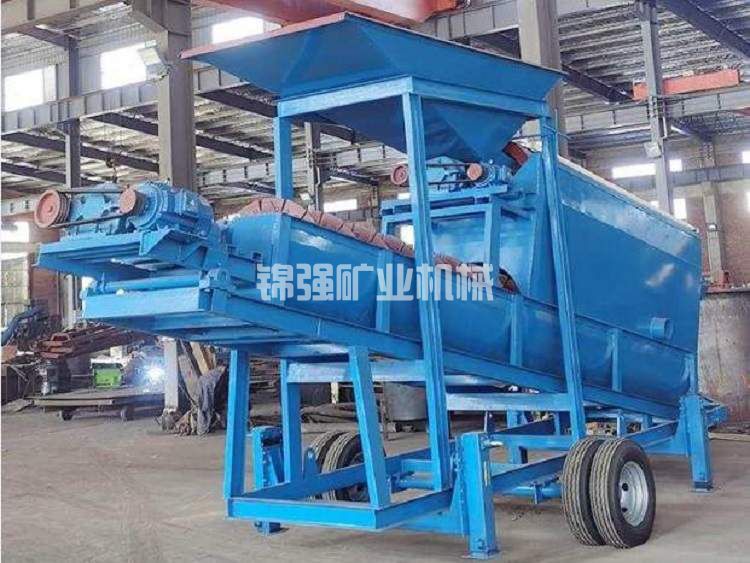

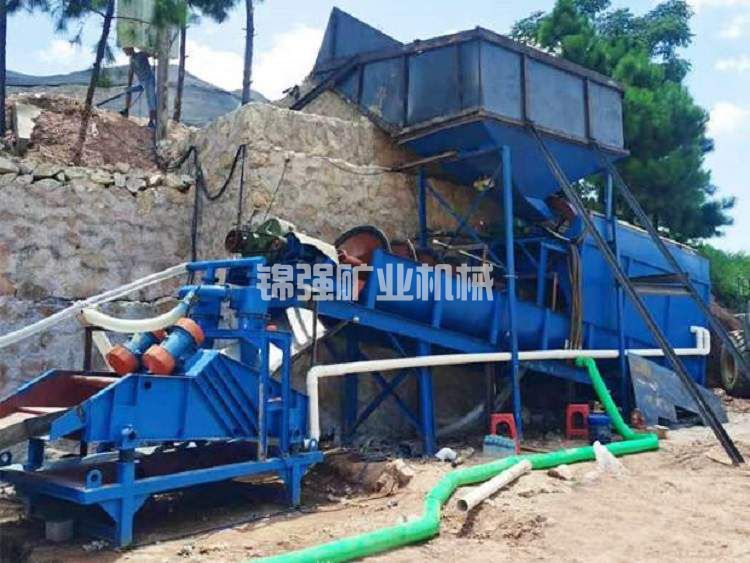

螺旋筛洗一体机设备图片

螺旋筛洗一体机介绍

一、介绍

螺旋筛洗一体机的占地面积小，操作简单，处理量大，清洗效果更好的一体化设备。螺旋洗砂一体机是一种集水洗砂、砂石物料脱水回收等功能于一身的多功能水洗砂设备，该设备由螺旋洗砂机和脱水筛、旋流器构成，通过巧妙的设计将其结合在一起。相比单独购买设备的价格，选择螺旋洗砂一体机无疑更具有性价比。

二、结构组成

螺旋洗砂装置，溢流装置、反水装置，尾矿干排装置，分离回收装置，储水槽，水泵，电机，减速机。

三、工作原理

将物料送入螺旋洗砂机料仓，物料经过双螺旋洗砂机内部的叶片推至前端出料口，中途经过清水冲洗，然后通过出料口。双螺旋洗砂机是一种螺旋式清选设备，利用螺旋原理推动砂石使之与水和泥土分离。另外一端设有尾矿干排，内部物料落入尾矿干排，尾矿干排筛上激振器产生的单一方向的激振力，使筛箱做往复直线运动，物料上的水分通过筛网落入到落水箱，落水箱与螺旋洗砂机清洗箱通过管道连接，旋流器的进料口与落水箱通过管道和渣浆泵连接，受离心沉降作用，大部分粗砂颗粒经旋流器底流口排出，而大部分细颗粒由溢流管排出，从而达到分离分级目的，旋流器的沉沙嘴位于尾矿干排筛的上方，形成旋流器浓缩后的物料落入尾矿干排的结构，旋流器分离的水体流入到回收箱内部，回收箱内部的水体流入到螺旋洗砂机清洗箱内部，从而完成物料的清洗、分级以及脱水。

四、产品优势

1.采用激振器提供震源，激振力大，每小时产量可达200吨以上，并能实现连续作业。

2.一体化结构，筛分和清洗结合在一起，易于生产加工，生产周期短，占地面积小，处理能力大。

3.渣浆泵和旋流器联通在一起，形成水体的回流，节约水体消耗，能够更好地进行筛分和清洗。

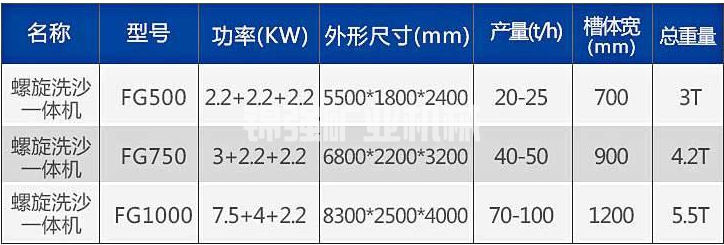

螺旋筛洗一体机技术参数
