电话/微信19914754015
电话/微信19914754015
回收率是选厂的命根子。尾矿品位高一个点，你损失的不是一个点，是几十上百万的真金白银。但很多人天天盯着精矿品位，忘了看尾矿。精矿做到44%了，尾矿还在10%以上，高兴什么？
回收率优化的目标不是把精矿做高，而是把尾矿做低。尾矿每降1个百分点，回收率能提高4-5个百分点。按年产30万吨原矿算，一年多收几千吨精矿。
这篇文章不讲虚的。红土铬矿选矿回收率优化从哪里入手、怎么调、调到什么程度，一条条说清楚。
第一，粗选段的回收率决定了上限。粗选跑矿，后面怎么扫都捡不干净。第二，细粒级损失是回收率的“隐形杀手”，占了总损失的一半以上。第三，中矿循环不当会让损失放大，越循环越丢。

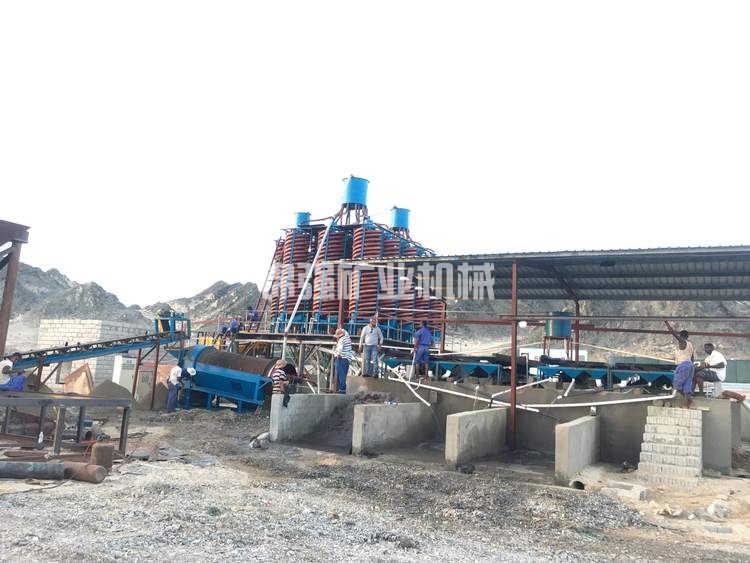

红土铬矿选矿回收率优化的核心不是加设备，是把现有设备调好。很多选厂设备配置不差，回收率上不去，问题出在操作和管理上。
你拿起一把尾矿，仔细看。里面有两种东西。
粗颗粒，颜色发黑，拿手捻一下，沉甸甸的。这是粗粒铬铁矿，粒径大于0.1mm。它跑掉的原因是分带没调好，或者粗选给矿浓度太高，重矿物没沉下去。
细颗粒，颜色也发黑，但很细，像泥一样。这是细粒铬铁矿，粒径小于0.074mm。它跑掉的原因是重选设备对细粒级不敏感，水流一大就被冲走了。
还有一部分是连生体。铬铁矿和脉石长在一起，密度介于两者之间，既不像重矿物也不像轻矿物，容易跑偏。
这三种东西，占比不一样。大多数红土铬矿选厂的尾矿里，粗颗粒损失占30%，细颗粒损失占50%，连生体损失占20%。细颗粒损失最大，也是最难收的。
知道尾矿里有什么，才知道从哪里下手优化。
粗选段的任务是“多收”。宁可品位低一点，也不能让铬铁矿跑掉。
粗选段回收率做到75-80%是合理的。低于70%说明粗选段有问题。
问题一：给矿浓度太高
浓度超过35%，粗选螺旋溜槽的流膜太厚，重矿物还没沉到底就被带走了。回收率直线下降。
解决方法：把粗选给矿浓度控制在25-30%。检查前面的分级和浓缩设备，浓度高了就加水稀释。
问题二：处理量超负荷
一台螺旋溜槽的设计处理量是4-6吨/小时。你给它喂8吨，槽面堆满了矿浆，分选根本来不及。粗颗粒沉降路径被干扰，大量跑到尾矿里。
解决方法：核算粗选段的总处理能力。超负荷了就加设备，或者降低给矿量。不要为了产量牺牲回收率，亏得更多。
问题三：螺旋溜槽参数不合适
螺旋溜槽的圈数、螺距、槽面形状都会影响回收率。圈数太少，分选时间不够。螺距太大，流膜不稳定。

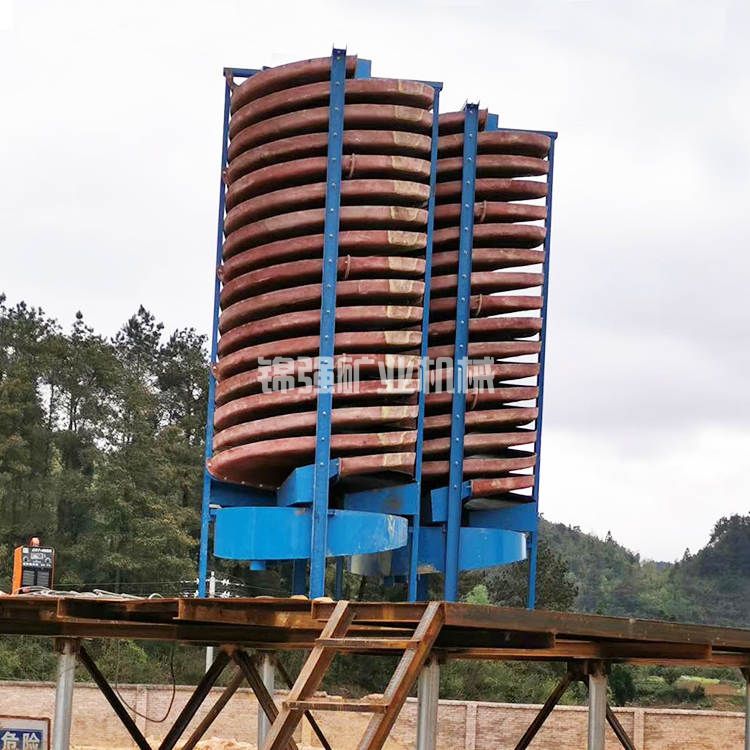

对于红土铬矿，推荐用4-5圈、螺距360-400mm的螺旋溜槽。圈数少了换设备，圈数够了就调调槽面的切割板位置。
云南省某红土铬矿选厂，粗选回收率只有68%。检查发现给矿浓度一直在32-35%之间，超出正常范围。把浓度降到26-28%后，粗选回收率升到76%。就加了一根水管的事，效果立竿见影。
细粒级损失占了总损失的一半以上，但很多人不知道怎么收。
对于-0.074mm的细粒铬铁矿，常规螺旋溜槽基本失效。需要专门的设备和流程。
方案一：分级后单独处理
在粗选和扫选之后，把尾矿分级。用旋流器或者高频细筛分出-0.074mm粒级。这部分进细粒回收系统。
细粒回收设备推荐细泥摇床。处理量不大，但分选精度高，能把-0.074mm粒级的铬铁矿品位做到42%以上，回收率做到50-60%。

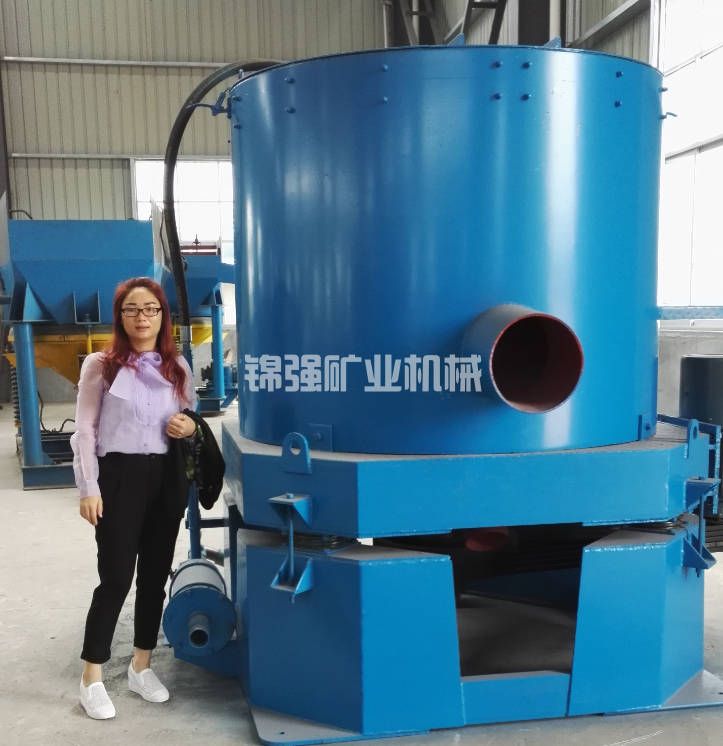

如果细粒级里还有-0.038mm的超细粒，细泥摇床也吃力。这时候要用离心重选设备，比如法尔肯或者尼尔森。离心力场能把回收粒度下限推到0.01mm。
方案二：添加分散剂
细粒级损失有时候不是因为设备不行，而是因为细泥包裹。红土铬矿里的黏土矿物会附着在铬铁矿颗粒表面，降低表观密度。
加水玻璃做分散剂，用量每吨矿石200-300克。能把黏土团块打散，让铬铁矿表面露出来。分散剂成本不高，每吨矿石一两块钱，回收率能提高3-5个百分点。
之前说过东南亚那个案例，加水玻璃后-0.05mm粒级的回收率从22%升到35%。十几倍的投入产出比。
扫选段的任务是处理粗选尾矿，把里面没回收的铬铁矿捡回来。
很多选厂的扫选段是“摆设”。设备配了，但参数没调，效果不好。
扫选段的关键参数和粗选不一样。
给矿浓度要更低。扫选段处理的是粗选尾矿，本来浓度就不高。建议控制在20-25%。浓度高了，扫选效果差。
补加水位置要后移。扫选段需要更强的冲洗力，把轻矿物推走，让重矿物留下来。补水点设在槽体中部偏后位置，水量比粗选大10-15%。
扫选设备的圈数要多。扫选段需要更长的分选时间。用5-6圈的螺旋溜槽，比粗选多1-2圈。多出来的圈数让矿浆分层更充分。
扫选精矿的去向也很重要。建议单独处理，不要直接返回粗选。用一台小摇床把扫选精矿再选一遍，精矿进最终精矿，尾矿返回扫选。这样能避免中矿在系统里循环累积。
中矿是回收率的“放大器”。本来损失只有5%，中矿循环几次，损失可能放大到10%。
为什么？因为中矿每循环一次，里面的铬铁矿就有一次机会跑掉。循环三次，累积损失就大了。
控制中矿循环的两个办法。
办法一：限制循环次数
设定中矿最多循环两次。超过两次的中矿直接进尾矿。虽然会损失一点金属，但避免了更大的系统损失。
办法二：中矿单独处理
把所有中矿集中起来，用一台独立的设备处理。这台设备的精矿进最终精矿，尾矿直接抛弃。不返回主流程，不干扰粗选和精选。
单独处理的设备推荐小摇床或者螺旋溜槽。投资几万到十几万，但能减少中矿循环带来的损失，回收率提高2-3个百分点。
江西某红土铬矿选厂，处理量40吨/小时，原矿品位18%。回收率长期在70%左右徘徊，尾矿品位10-11%。
我们做了三个月的优化。
第一步：粗选段调整
给矿浓度从32%降到27%。螺旋溜槽的处理量从7吨/台降到5吨/台，多开了两台设备。粗选回收率从68%升到76%。
第二步：增加细粒回收
在尾矿流程中加了一组旋流器，分出-0.074mm粒级。用两台细泥摇床处理。细粒级回收率从25%升到52%。
第三步：中矿单独处理
中矿不再返回粗选，集中进一台小摇床。小摇床的精矿进最终精矿，尾矿进扫选。
结果：
综合回收率从70%升到78%
尾矿品位从10.5%降到7.8%
年回收铬铁矿（按42%精矿计）增加约4200吨
投资：旋流器组5万，细泥摇床12万，小摇床3万，管道和泵5万，合计25万。年收益按精矿1000元/吨算，4200吨价值420万。这个投入产出比，不用多说了。
关键点一：每班做尾矿品位化验
不化验就不知道损失有多大。每班取尾矿样，做快速化验。超标了马上调参数。不要等到月底算总账，那时候已经来不及了。
关键点二：分段控制回收率
不要只看综合回收率。粗选回收率、扫选回收率、细粒回收率，分段考核。哪一段低了就重点调哪一段。
关键点三：尾矿做粒度分析
每月做一次尾矿的粒度分析。看看损失主要集中在哪个粒级。+0.1mm损失大，说明粗选或扫选的分带没调好。-0.074mm损失大，说明需要上细粒回收设备。
关键点四：定期清理设备
螺旋溜槽槽面结垢、摇床床面磨损，都会影响回收率。每周检查一次，该清理的清理，该换的换。
关键点五：原矿性质变了要跟着调
原矿品位、粒度、含泥量变化，回收率参数也要变。不要一套参数用一年。建立原矿性质和操作参数的对应关系，矿石变了马上调。
关键点六：别盲目追求高品位
精矿品位做到46%，回收率掉了5个点。算一下账，多卖的钱够不够补损失的金属。不够就降品位保回收率。
以处理量50吨/小时、年运行6000小时、原矿品位18%为例。
尾矿品位每降低1个百分点，意味着什么？
尾矿品位从10%降到9%，尾矿中的金属量减少：50×6000×18%×1%×（1-回收率影响系数），折算成42%精矿约1100吨。按1000元/吨算，价值110万。
也就是说，尾矿每降1个点，一年多收110万。
尾矿从10%降到8%，降2个点，一年多收220万。
这就是红土铬矿选矿回收率优化的价值。不是设备投资，是管理收益。
如果你试了上面所有方法，回收率还是上不去，问题可能在矿石本身。
情况一：铬铁矿嵌布粒度太细
铬铁矿粒径大部分小于0.02mm，重选设备基本无能为力。这种情况要考虑浮选或者联合工艺。
情况二：含泥量太高
含泥量超过25%，重选效果大打折扣。需要先脱泥。用洗矿机或者水力旋流器把细泥洗掉一部分，再进入重选流程。
情况三：铬铁矿和脉石密度差太小
少数红土铬矿的脉石密度偏高，和铬铁矿的密度差小于0.8g/cm³。这种情况下重选分离困难，需要提高分选精度或者换工艺。
这三种情况属于“先天不足”，不是操作能解决的。需要做实验室试验，重新评估工艺流程。
红土铬矿选矿回收率优化，核心是盯住尾矿。尾矿品位高了，回收率一定低。粗选收干净，细粒别放过，中矿别循环，三点做到位，回收率能从70%做到78-80%。
不需要大投资。大部分优化是调参数、加分级、加小设备。关键是每天盯数据，每周做分析，每月复盘调整。
把你的尾矿样品和流程参数发过来。我们帮你分析损失分布，告诉你粗选、扫选、细粒分别损失多少，从哪入手最有效。24小时内给出优化方案。
