红土铬矿选矿设备磨损快？耐磨聚氨酯材质更耐用

• 红土铬矿选矿设备磨损快，螺旋溜槽槽面、渣浆泵叶轮、管道弯头等关键部位平均寿命仅2-5个月

• 耐磨聚氨酯材质硬度为邵氏85A-95A，耐磨性是普通橡胶的3-5倍，是铸铁的1.5-2倍

• 将易损件更换为聚氨酯材质后，单台设备全年维护成本可降低60%-70%

• 耐磨聚氨酯材质还具备自润滑和抗腐蚀特性，能显著改善红土铬矿重选的分选精度

一、红土铬矿选矿设备磨损快的真实代价

红土铬矿选矿设备磨损快，这是每个重选选厂管理者最头疼的问题。甘肃某红土铬矿选厂曾对设备磨损进行过详细统计：螺旋溜槽的聚氨酯槽面每3个月需要更换一片，渣浆泵的铸铁叶轮每45天就因为磨穿而报废，管道弯头每月至少要补焊一次。一年下来，仅易损件采购和维修人工费用就超过110万元。更严重的是，因设备突发故障导致的停产损失，每年还要再增加60-80万元。

磨损为什么如此严重？红土铬矿经破碎磨矿后，矿浆中悬浮着大量铬尖晶石颗粒。铬矿物莫氏硬度达到5.5-6.5，与石英相当。这些硬质颗粒以每秒2-4米的速度冲刷设备表面，金属材料很快被磨出沟槽，橡胶内衬则被撕裂。螺旋溜槽槽面一旦失去光滑度，分选精度急剧下降；渣浆泵叶轮磨损后扬程和效率大幅降低，甚至堵塞流程。

面对红土铬矿选矿设备磨损快的问题，许多选厂选择频繁更换备件。但这种被动应对的方式既不经济也不稳定。耐磨聚氨酯材质的出现，为解决这一难题提供了根本性方案。

二、为什么传统材质扛不住红土铬矿的磨损

要理解耐磨聚氨酯材质的优势，先要搞清红土铬矿的磨损机制。磨损主要有三种形式：

第一种是切削磨损。铬矿物颗粒尖锐的棱角以高速度划过金属表面，切出微细的划痕。铸铁和普通钢的硬度虽然高于铬矿物，但在反复冲击下，表面加工硬化层会疲劳剥落。数据显示，在相同矿浆条件下，铸铁的失重速率约为0.8克/小时每平方分米。

第二种是冲击疲劳磨损。渣浆泵叶轮边缘的线速度可达20-25米/秒，矿粒撞击叶轮表面产生高应力集中，导致裂纹扩展和材料剥落。橡胶虽然有弹性，但其抗撕裂强度低，矿粒嵌入后反复弯折，橡胶片会连片脱落。

第三种是腐蚀-磨损协同作用。红土铬矿矿浆pH值通常为5-7，且含有一定氯离子，金属材质在腐蚀介质中表面钝化膜被破坏，磨损速率成倍增加。

传统耐磨材料各有短板。高铬铸铁硬度高但脆性大，受冲击容易断裂；橡胶弹性好但抗切削性能差，容易被尖锐颗粒割裂；陶瓷耐磨但加工困难，且不耐冲击。耐磨聚氨酯材质恰好弥补了这些缺陷，它既有接近金属的硬度，又保留了橡胶的弹性和抗冲击性，同时耐腐蚀性能优异。

三、耐磨聚氨酯材质的技术原理与核心指标

耐磨聚氨酯材质是一种通过异氰酸酯与多元醇聚合反应得到的高分子弹性体。通过调整配方中的硬段和软段比例，可以在邵氏硬度65A到邵氏95A之间灵活控制。用于红土铬矿选矿设备的聚氨酯，通常选用邵氏85A-90A规格，这个硬度范围兼顾了耐磨性和抗撕裂性。

耐磨聚氨酯材质之所以能应对红土铬矿选矿设备磨损快的问题，主要依靠三个特性：

一是高弹性形变能力。当铬矿物颗粒冲击聚氨酯表面时，材料发生弹性凹陷，将冲击能量转化为弹性势能，颗粒离开后表面回弹恢复。这种“以柔克刚”的机制避免了切削磨损。回弹率通常达到85%以上。

二是低摩擦系数。聚氨酯表面的摩擦系数约为0.3-0.4，比橡胶的0.6-0.7低很多。低摩擦意味着矿浆流动阻力小，颗粒对表面的刮擦作用减弱。在螺旋溜槽应用中，聚氨酯槽面还能帮助重矿物更快地沉降到底层。

三是优异的抗撕裂和抗切割性能。耐磨聚氨酯材质的撕裂强度可达60-100千牛/米，是普通橡胶的2-3倍。即使表面被划出浅痕，也不会像橡胶那样沿着划痕迅速撕裂扩展。

在实验室磨耗试验中（采用阿克隆磨耗机，标准砂轮，载荷26.5牛，转数3000转），耐磨聚氨酯材质的磨耗量为0.03-0.05立方厘米/1.61公里，而普通橡胶为0.15-0.25，高铬铸铁为0.08-0.12。数据表明，耐磨聚氨酯材质的耐磨性是普通橡胶的3-5倍。

四、方案对比：不同材质在红土铬矿选矿设备中的表现

以下对比基于同一红土铬矿选厂，矿浆浓度20%，铬矿物含量约18%，pH值6.5。

从表中可以看出，耐磨聚氨酯材质在寿命和综合性能上优势明显。虽然初始成本比铸铁高80%，但使用寿命是铸铁的3-4倍，折算到单位时间的成本反而更低。以螺旋溜槽槽面为例，铸铁槽面不能用，橡胶槽面每2个月更换，费用为1200元/片；聚氨酯槽面每10个月更换，费用为2100元/片。聚氨酯材质每月的平均成本为210元，橡胶为600元，下降65%。

五、哪些设备应该换用耐磨聚氨酯材质

针对红土铬矿选矿设备磨损快的痛点，以下设备的关键过流部件应优先更换为耐磨聚氨酯材质。

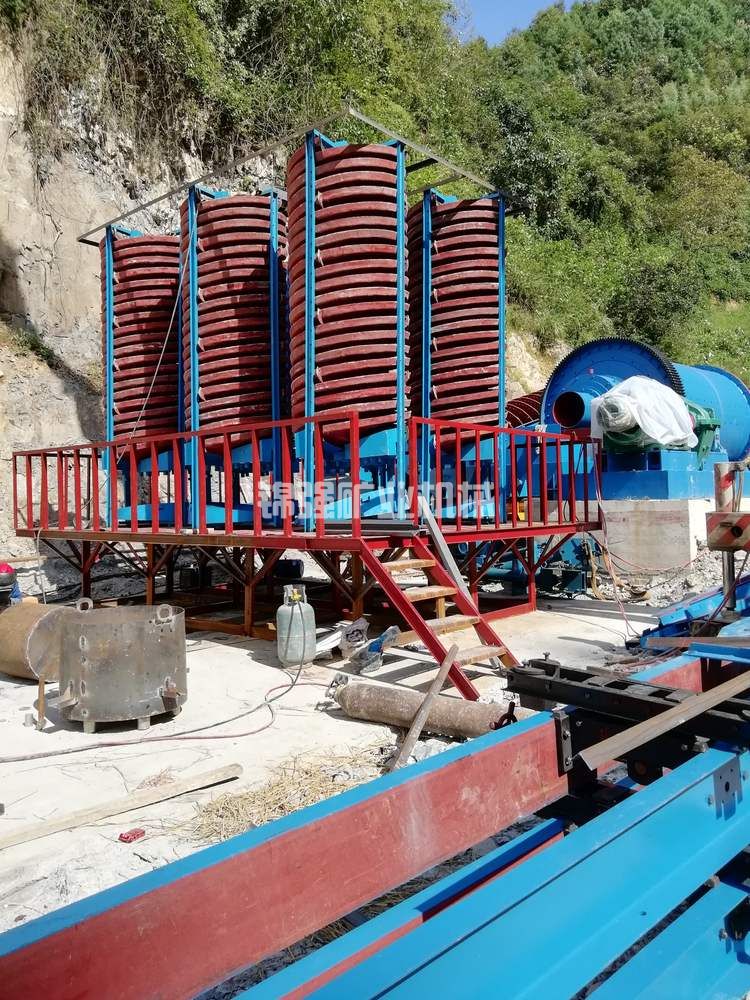

第一，螺旋溜槽槽面。螺旋溜槽是红土铬矿粗选的核心设备，矿浆在槽面上高速回转。传统玻璃钢或普通聚氨酯槽面寿命短。采用加厚型耐磨聚氨酯材质浇注的槽面，厚度10-15毫米，表面经过精磨处理，使用寿命可达8-12个月。目前主流厂家已提供全聚氨酯螺旋溜槽，槽体一体成型，避免了拼接缝隙的磨损。

第二，渣浆泵过流件。渣浆泵的叶轮、护套、前护板和后护板，可将铸铁件更换为聚氨酯包胶件或全聚氨酯件。聚氨酯叶轮的重量仅为铸铁的三分之一，转动惯量小，节能约5%-8%。更重要的是，聚氨酯叶轮在磨损后不会产生铸铁那样的锐利毛刺，对密封件的损伤也大大降低。

第三，水力旋流器内衬。旋流器的给矿嘴、筒体、锥体部分，使用耐磨聚氨酯材质内衬。聚氨酯表面光滑，能有效降低能量损耗，分级效率比橡胶内衬高3-5个百分点。同时，聚氨酯内衬可以整体浇注成型，无接缝，避免了矿浆从接缝处冲刷基体。

第四，输送管道及弯头。矿浆管道弯头是磨损最快的位置。采用内衬耐磨聚氨酯材质的钢塑复合管，弯头处聚氨酯厚度加大到15-20毫米，寿命可达6-8个月。相比陶瓷贴片管道，聚氨酯管道不会出现陶瓷片脱落堵塞设备的隐患。

第五，高频振动筛筛网。红土铬矿脱泥用的高频振动筛，筛网磨损极快。聚氨酯筛网不仅耐磨，还具有自清洁特性，不易堵孔。筛孔精度保持好，分级效率比金属筛网高10%以上。

六、经济分析：换用耐磨聚氨酯材质的投资回报

以年处理50万吨红土铬矿的选厂为例，统计易损件更换成本和维修人工费用。改造前使用铸铁、橡胶和普通聚氨酯组合，改造后关键过流件全部升级为高耐磨聚氨酯材质。

耐磨聚氨酯材质备件的初始采购成本比传统备件高约45万元。但每年可节省运营费用76.6万元，投资回收期仅为7个月。此外，因设备故障导致的非计划停产时间，从改造前的年均120小时降至30小时以内，额外增产收益约20万元。

七、案例参考：甘肃某红土铬矿选厂

甘肃酒泉某红土铬矿选厂，原矿Cr2O3品位16%-18%，年处理能力40万吨。该厂设备磨损问题一度非常严重：螺旋溜槽橡胶槽面每45天磨穿一次，渣浆泵每30天就需要解体更换叶轮和护套。选厂被迫储备大量备件，库房备件金额超过60万元，维修工每班都在忙于抢修。

2023年该厂进行耐磨改造，主要措施包括：

• 将12台螺旋溜槽的橡胶槽面全部更换为15毫米厚耐磨聚氨酯材质槽面

• 将4台100ZJ型渣浆泵的铸铁叶轮、护套更换为全聚氨酯过流件

• 在矿浆管道所有弯头处加装聚氨酯内衬弯管

• 高频振动筛筛网改用聚氨酯筛网，筛孔0.2毫米

改造后运行一年，数据如下：

• 螺旋溜槽槽面平均寿命：9.5个月

• 渣浆泵叶轮平均寿命：5.2个月

• 聚氨酯弯头平均寿命：7个月

• 全年维修工时间：改造前4200工时，改造后1100工时

• 备件库存资金：从61万元降至18万元

• 设备运转率：从86%提升至94.5%

选厂负责人反馈，耐磨聚氨酯材质投入使用后，最大的变化不是维修费用下降了，而是生产变得稳定了。以前每周都要停机换备件，现在可以连续运行一个月以上。精矿品位和回收率也因为螺旋溜槽槽面保持光滑而提高了约1.5个百分点。

八、常见技术问题

问题一：耐磨聚氨酯材质怕不怕高温？红土铬矿选矿流程中矿浆温度会超过60摄氏度吗？

聚氨酯材质的使用温度上限一般为80摄氏度。红土铬矿重选流程为常温作业，矿浆温度通常与环境温度相同，夏季最高不超过40摄氏度，完全在安全范围内。需要避免的是局部摩擦生热，比如渣浆泵轴承损坏导致轴温升高，可能造成聚氨酯叶轮软化变形。因此要确保轴承冷却和润滑正常。

问题二：聚氨酯材质磨损后可以修复吗？

可以。对于槽面、管道内衬等平面或规则曲面，可以采用聚氨酯修补胶现场刮涂修复。修补胶固化后机械性能接近原材。对于叶轮等复杂件，磨损严重时建议整体更换，因为动平衡难以现场保证。修复成本约为新件价格的30%-40%，可延长一个寿命周期。

问题三：耐磨聚氨酯材质是否适用于所有红土铬矿选矿设备？

不是。聚氨酯不适合用于有尖锐大颗粒（大于20毫米）且冲击能量高的场合，比如破碎机颚板和圆锥破衬板。也不建议用于需要承受重载挤压的磨机衬板。但对于以矿浆冲刷磨损为主的过流部件，聚氨酯是目前最优的选择。

问题四：如何辨别聚氨酯材质的好坏？

可从三方面判断：一是看外观，优质聚氨酯表面光滑均匀，无气泡和颗粒感；二是测硬度，用邵氏硬度计测量应在85A-90A之间，过软不耐磨，过硬易撕裂；三问厂家是否提供阿克隆磨耗试验报告，磨耗量应低于0.06立方厘米/1.61公里。建议选择有矿山行业应用业绩的成熟品牌。

九、结论与建议

红土铬矿选矿设备磨损快是长期困扰选厂的顽疾，但并非不可解决。耐磨聚氨酯材质以其优异的耐磨性、抗撕裂性和耐腐蚀性，已经在螺旋溜槽、渣浆泵、旋流器、管道等关键设备上证明了其价值。从甘肃、四川、云南多个案例来看，全面采用耐磨聚氨酯材质后，设备运转率可提升5-8个百分点，维修成本降低60%以上，投资回收期不超过8个月。

几点建议：

第一，改造不必一步到位。优先更换磨损最频繁、影响最大的部位，通常是渣浆泵和螺旋溜槽槽面。运行3个月验证效果后再逐步推广到管道、旋流器等。

第二，选择有技术实力的供应商。耐磨聚氨酯材质的性能很大程度上取决于配方和工艺。要求供应商提供邵氏硬度、拉伸强度、撕裂强度、磨耗量等全套检测报告，并签订质保协议（通常6-12个月）。

第三，注意安装和维护细节。聚氨酯件安装时避免接触油类和有机溶剂，这些物质会引起溶胀。紧固螺栓时使用垫片，避免局部压力过大。运行初期每周检查一次紧固状态，防止松动。

如需详细技术方案，请联系我们。我们将根据您的设备型号、矿石特性、磨损数据，提供针对性的耐磨聚氨酯材质升级方案和预算评估。一份科学的耐磨改造方案，往往能让您的选厂从频繁停机的困境中彻底解脱出来。
