锆英砂处理的核心挑战在于将ZrO2含量55-62%的原矿提纯至65%以上的工业精矿，同时去除铁、钛、铝等杂质。本文提供一套完整的锆英砂处理技术方案，涵盖工艺设计、设备选型、技术参数及经济性评估，适用于海滨砂矿、风化残积砂及岩浆岩型锆矿资源的工业化利用。
福建紫金山某选厂年处理锆英砂原矿2万吨，精矿ZrO2品位始终卡在63.5%，售价每吨低3000元。新疆哈密另一家企业，原矿含泥量高达22%，常规流程处理回收率仅70%，大量锆英石随尾矿流失。
这些问题的根源在于：不同来源的锆英砂，杂质类型和赋存状态差异显著。用一套通用设备处理所有矿石，结果必然不理想。
解决方案的核心思想是：先化验、后设计、再调试。每个项目必须基于原矿工艺矿物学研究，定制工艺流程，并在中试验证后方可放大。
根据杂质类型，锆英砂分为以下三类，对应不同工艺路线。
类型一 海滨砂矿型锆英砂
特征：ZrO2 55-62%，TiO2 3-8%，Fe2O3 0.5-1.5%。含泥量低（3-8%），重矿物组合简单，金红石和钛铁矿为主要伴生矿物。
推荐工艺：干燥 → 筛分分级 → 弱磁选（除钛铁矿） → 强磁选（除金红石/独居石） → 电选（深度除金红石）。不需要脱泥和擦洗。
类型二 风化残积砂型锆英砂
特征：ZrO2 50-58%，TiO2 2-6%，Fe2O3 1-3%。含泥量高（15-30%），铁质以褐铁矿薄膜形式包裹锆英砂颗粒表面。
推荐工艺：脱泥（旋流器） → 擦洗（机械剥离氧化膜） → 干燥 → 弱磁选 → 中磁选 → 强磁选 → 电选 → 酸洗（可选）。
类型三 岩浆岩型锆英砂
特征：ZrO2 45-55%，伴生斜长石、角闪石、磁铁矿。嵌布粒度细（0.05-0.2mm），需要磨矿解离。
推荐工艺：破碎 → 磨矿 → 分级 → 重选（摇床） → 磁选 → 电选。
下表汇总了三类原矿的工艺参数差异：
| 参数 | 海滨砂矿 | 风化残积砂 | 岩浆岩型 |
|---|---|---|---|
| 入料粒度(mm) | 0.5-0 | 1-0 | 0.5-0.074（磨后） |
| 干燥要求 | 必须 | 必须 | 可选（湿法流程） |
| 脱泥/擦洗 | 不需要 | 必须 | 不需要 |
| 磨矿 | 不需要 | 不需要 | 必须 |
| 重选 | 不需要 | 不需要 | 摇床粗选 |
| 弱磁选场强(T) | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| 强磁选场强(T) | 1.2-1.4 | 1.3-1.5 | 1.2-1.4 |
| 电选电压(kV) | 22-25 | 22-25 | 20-24 |
| 酸洗 | 可选 | 推荐 | 一般不使用 |
| 预期精矿ZrO2(%) | 65.5-66.5 | 65.0-66.0 | 65.0-66.0 |
| 预期回收率(%) | 88-92 | 80-88 | 75-85 |
以最典型的海滨砂矿型锆英砂处理为例，标准解决方案包括以下工序。
给料与筛分
原矿经装载机送入受料斗，经电磁振动给料机均匀给入振动筛。筛分采用两层筛网：上层5mm筛除大块杂物和贝壳，下层0.4mm筛除细泥。筛上物（+5mm）弃置，筛中物（5-0.4mm）进入干燥工序，筛下物（-0.4mm）作为尾矿排出。
干燥
筛中物含水率约8-12%，采用回转干燥机干燥。干燥介质为热风炉产生的高温烟气，入口温度200-230℃，出料温度85-95℃，干燥后物料含水率≤0.5%。干燥废气经旋风+布袋二级除尘后排放，粉尘浓度≤30mg/m³。
分级
干燥后物料经斗式提升机送入直线振动筛，筛除+0.5mm粗粒（主要含连生体和杂质块）和-0.074mm细粉。合格粒级0.5-0.074mm进入磁选系统。
弱磁选
物料先进入永磁辊式磁选机，场强0.25T。强磁性矿物（钛铁矿、磁铁矿）被吸附，磁性产品作为铁精矿副产，非磁性产品进入中磁选。
中磁选（可选）
如果原矿含独居石较高（稀土总量>0.5%），增加中磁选工序，场强0.6-0.8T。独居石在此场强下被回收，可作为稀土原料销售。非磁性产品进入强磁选。
强磁选
采用立环高梯度磁选机，背景场强1.35-1.45T，磁介质板间隙1.5mm，脉动冲程15mm。弱磁性杂质（含铁包裹体的锆英石、部分金红石）被吸附，非磁性产品为锆英石富集物。此步可将ZrO2品位从58-60%提升至63-65%。
高压电选
强磁选后的锆英石中仍残留金红石（导体），采用双辊高压电选机分离。电压22-25kV，辊筒转速140r/min，表面温度75-80℃。导体产品为金红石粗精矿，非导体产品为最终锆英石精矿。一次电选后ZrO2可达65-66%，若需要更高指标（如TiO2≤0.8%）则需二次电选。
产品包装
精矿经螺旋输送机进入自动包装机，采用吨袋或25kg阀口袋包装。包装车间配置除尘系统，控制粉尘浓度。
以下推荐设备配置以年处理原矿3万吨、产出精矿2万吨为基准。
| 工段 | 设备 | 型号规格 | 处理能力 | 功率(kW) |
|---|---|---|---|---|
| 给料 | 电磁振动给料机 | GZG80-4 | 5-8t/h | 0.75 |
| 筛分 | 圆振动筛 | 2YK1848 | 10-30t/h | 15 |
| 干燥 | 回转干燥机 | φ1.8×18m | 5-7t/h | 45 |
| 弱磁选 | 永磁辊式磁选机 | GYC-1210 | 4-6t/h | 3 |
| 强磁选 | 立环高梯度磁选机 | SLon-1500 | 3-5t/h | 37 |
| 电选 | 双辊高压电选机 | YD-3120 | 2-3t/h | 7.5 |
| 除尘 | 脉冲布袋除尘器 | DMC-180 | 风量15000m³/h | 15 |
技术参数控制范围
干燥机：筒体转速3-5r/min，填充率10-15%，烟气温度200-230℃，出料水分≤0.5%。
弱磁选机：辊筒转速100-150r/min，场强0.2-0.3T，给料厚度≤10mm。
强磁选机：背景场强1.2-1.5T，脉动频率100-150次/min，反冲洗周期8-12h，介质板间隙1.5-2.0mm。
电选机：电压20-28kV，辊筒转速120-160r/min，表面温度60-85℃，电极间距30-50mm，给料厚度1-3mm。
优势一 定制化工艺设计
每个项目前期进行原矿工艺矿物学研究和实验室条件试验，确定最佳场强、电压、介质等参数。不做通用方案，避免设备到厂后“水土不服”。
优势二 成熟稳定的设备组合
磁选机选用立环高梯度型，磁场梯度高、不易堵塞，对细粒级弱磁性杂质捕集效率比平环高出15-20个百分点。电选机采用双辊结构，处理量比单辊提升40%，分选精度不受影响。
优势三 模块化快速部署

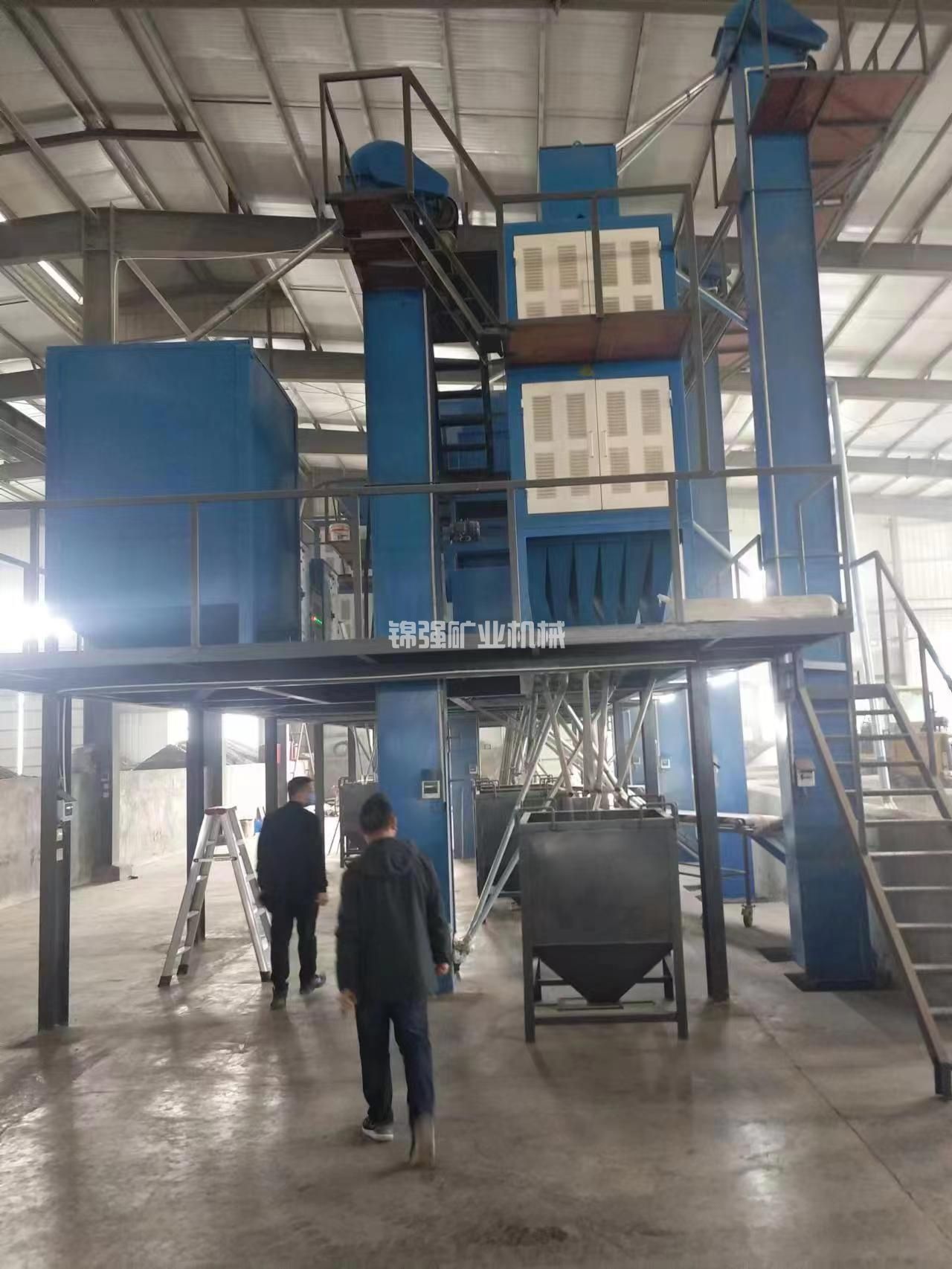

对于海外或偏远地区项目，可将干燥、磁选、电选系统集成在钢结构平台上，工厂预制、现场拼装。建设周期从10个月压缩至6个月，现场安装人工减少40%。
优势四 环保与放射防护一体化
含独居石的锆英砂处理线，设计中纳入放射性分区、独立通风、废水除放、尾矿防渗等措施。确保项目一次性通过环评和辐射安全审批。
以年处理3万吨海滨砂矿型锆英砂（原矿ZrO2 58%）为例，主要技术经济指标如下。
生产指标
年处理原矿 30000吨
年产出精矿 19600吨（ZrO2 65.5%，回收率89%）
年副产铁精矿 1200吨（TiO2 42%）
年副产金红石粗精矿 1500吨（TiO2 75%）
消耗指标
电耗 180度/吨原矿（总电耗540万度/年）
水耗 0.5吨/吨原矿（循环水利用率90%）
介质消耗 0.8kg/吨原矿（介质板、钢球等）
人工 12人
投资与回报
总投资约1800-2200万元（含土建、设备、安装、预备费）
年产值约 精矿19600t×13500元/t + 副产约200万元 = 26660万元
年运营成本（含原料）约 24000万元
年毛利约 2660万元
投资回收期 8-10个月
金句：锆英砂处理解决方案的价值不在于设备有多贵，而在于工艺流程与矿石性质的匹配度有多高。匹配对了，回收率高出5个百分点，就是每年几百万元的纯利润。
案例一 福建海滨砂矿项目
原矿性质：ZrO2 59.2%，TiO2 7.1%，Fe2O3 0.92%，含泥量5%。采用干燥→弱磁选（0.25T）→强磁选（1.4T）→电选（24kV）工艺。投产后精矿ZrO2 66.1%，TiO2 0.9%，Fe2O3 0.14%，回收率90.5%。项目总投资1950万元，9个月收回投资。
案例二 云南风化残积砂项目
原矿性质：ZrO2 54%，TiO2 4.5%，Fe2O3 2.8%，含泥量24%，锆英石表面有褐铁矿薄膜。增加脱泥（φ150旋流器）和擦洗（CX-1500擦洗机，擦洗浓度70%，时间10分钟）工序。强磁选采用1.45T，后增加酸洗（5%盐酸，60℃，2h）。精矿ZrO2 65.8%，Fe2O3 0.11%，回收率84%。项目总投资2400万元（含酸洗废水处理），14个月收回投资。
问：强磁选和电选的顺序能调换吗
答：不能。必须先磁选后电选。因为电选要求物料干燥且表面清洁，磁选过程不改变物料含水率。反过来，如果先电选，金红石和锆英石分离后，金红石中含有的弱磁性杂质（如铁包裹体）无法再通过磁选去除，影响副产品质量。标准顺序是弱磁→中磁→强磁→电选。
问：为什么干燥后还要筛分，干燥前不是已经筛过一次了吗
答：干燥过程中，部分细粉会团聚形成假粗粒，也可能产生机械破碎。干燥后重新筛分，可以去除干燥工序中产生的细粉（-0.074mm），这些细粉含铁高、品位低，进入磁选系统会降低效率。同时筛除的+0.5mm粗粒返回破碎或直接废弃。
问：风化残积砂必须酸洗吗
答：不一定。如果强磁选后Fe2O3已降至0.2%以下，客户对铁含量要求不严（如陶瓷釉料），可以不酸洗。但如果要求Fe2O3≤0.12%（精密铸造、电熔锆），酸洗是必要的。酸洗成本约50-70元/吨精矿，而产品溢价约80-120元/吨，经济上可行。
问：电选机辊筒温度如何控制
答：辊筒采用内置电热管加热，红外测温仪检测表面温度，与加热电源连锁控制。设定75℃，回差±3℃。环境温度低于10℃时需预热30分钟。温度过高（>85℃）会导致金红石表面氧化、导电性下降；温度过低（<60℃）物料粘附性差，分离效率低。
问：解决方案是否包含尾矿处理
答：完整方案包括尾矿处置设计。粗选尾矿（筛下细泥、弱磁尾矿）主要为石英和高岭石，经浓密、压滤后可作为建材原料或回填。强磁尾矿和电选尾矿含金红石和独居石，建议再用摇床或小型电选回收，不直接丢弃。最终无法利用的尾矿进入防渗堆场。
实施一个成功的锆英砂处理项目，建议按以下步骤推进：
第一步，委托有资质的实验室完成原矿工艺矿物学研究，明确矿物组成、嵌布粒度、解离特性。
第二步，根据研究结果设计初步工艺方案，并进行实验室条件试验和连续扩大试验（处理原矿50-100kg），确定最佳参数。
第三步，编制可行性研究报告和环评文件，同步进行设备选型和总图设计。
第四步，签订EPC总包合同，锁定工艺指标、投资总额和交付周期。
第五步，施工、安装、调试，进行72小时连续带料验收。
第六步，交付全套技术文件，培训操作人员，进入正常生产。
锆英砂处理不是一成不变的工艺，而是根据矿石性质动态调整的技术体系。好的解决方案不是卖设备，而是卖一个从矿石到合格精矿的确定性结果。回收率88%和92%之间隔着的，不是设备品牌，而是前期试验做得多细致、工艺参数调得多精准。
