成套锆矿重磁电联合设备选型与工艺配置全解析

你是不是经常遇到这种情况：手里有锆矿资源，也知道要用重选、磁选、电选，但三套设备怎么配、怎么衔接、参数怎么定，心里完全没底？或者你已经在用其中一两种设备，但回收率和精矿品位始终达不到预期，怀疑是设备组合出了问题？

说实话，锆英石的选矿没有一台设备能包打天下。重选去掉轻矿物，磁选去掉钛铁矿等强磁性矿物，电选去掉独居石、金红石等导电矿物——这三步走完，才能从百分之几的原矿品位拿到百分之六十五以上的锆英砂精矿。但难点在于，成套锆矿重磁电联合设备不是简单地把三种设备串在一起，而是要根据矿石性质设计每段的分选目标和工艺参数，让前段为后段创造最佳给料条件。

这份指南帮你把重、磁、电三段拆开揉碎，讲清楚每段该用什么设备、参数怎么调、段间怎么衔接，以及成套设备选型时最容易踩的坑。

快速上手

1 重选段：螺旋溜槽打头阵，摇床精细分离
2 磁选段：去除钛铁矿和铁质，为电选扫清障碍
3 电选段：分选独居石和金红石，产出最终精矿
4 三段衔接：脱水干燥是承上启下的关键
5 成套选型要点：处理量要匹配，中间缓冲不可少
6 常见组合方案：标准流程和变体

第一步重选段：螺旋溜槽打头阵，摇床精细分离

成套锆矿重磁电联合设备的重选段通常分两级：粗选和精选。

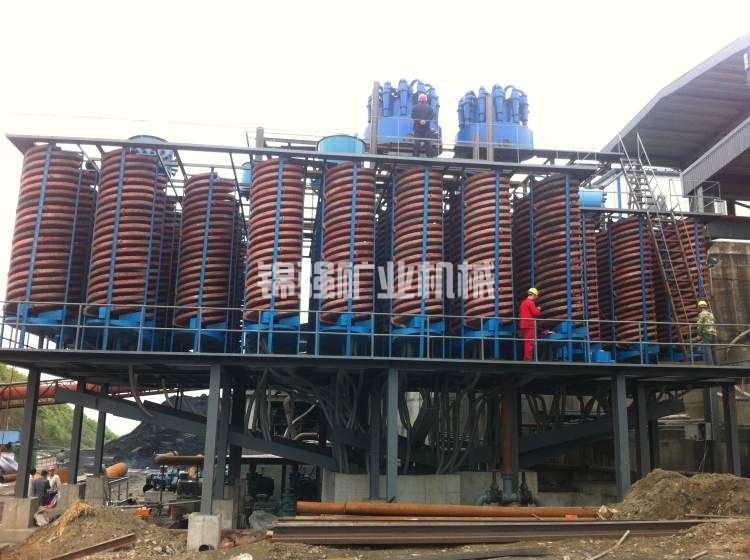

粗选用螺旋溜槽。锆矿原矿或经洗矿分级后的矿浆，给入螺旋溜槽机组。螺旋溜槽处理量大、不耗电、操作简单，能把大量低密度尾矿（石英、长石）甩掉，把锆英石、钛铁矿、金红石、独居石等重矿物富集到粗精矿中。一台直径九百毫米的单头螺旋溜槽，每小时处理量六到十五吨，抛废率可达百分之七十到八十。粗精矿的品位通常能从原矿的百分之一到三提到百分之八到十五。

精选用摇床。螺旋溜槽的粗精矿进入摇床，进一步提纯。摇床的富集比高，能把锆英石和其他重矿物初步分开。摇床出来的精矿再进下一段，中矿可以返回或者单独处理。摇床给矿浓度控制在百分之十五到二十五，冲程六到十五毫米，冲次二百五十到二百八十次每分钟。

重选段的控制要点：螺旋溜槽的给矿浓度稳定在百分之二十到三十，冲洗水量调出清晰的分带线。摇床的床面倾角和冲程冲次要根据粗精矿的粒度来调。重选段的目标不是直接出成品，而是把轻矿物去掉，同时尽量提高重矿物的回收率。回收率做到百分之八十五以上，精矿品位百分之二十到三十就合格。

为什么重要

重选段是整个流程的“减负段”。它处理量最大，成本最低。如果重选段没把轻矿物甩干净，大量废石进入磁选和电选，后段设备处理量超负荷，能耗和磨耗都高。我在广西一个锆矿算过，重选段抛废率每提高五个点，后段的电费和维护成本就降百分之十二。所以粗选阶段宁可多几台螺旋溜槽并联，也要把尾矿抛干净。

常见错误

重选段只设一级螺旋溜槽。粗精矿品位只有百分之十左右，里面还混着大量轻矿物，直接进磁选机，磁选机处理量大、效果差。螺旋溜槽后面至少要加一级摇床。

摇床处理量太大。摇床的精矿产出量超过后段磁选机的处理能力，中间没有缓冲料仓，只能停机等或者不均衡给料。处理量要匹配好。

第二步磁选段：去除钛铁矿和铁质，为电选扫清障碍

磁选段的任务是去掉重选粗精矿里的钛铁矿、磁铁矿等强磁性矿物，以及部分弱磁性的独居石和铁质。给矿来自重选段的摇床精矿，品位百分之二十到三十，粒度零点一到零点五毫米。

磁选段通常分两级：弱磁选中磁选或强磁选。

第一级弱磁选（场强三千到五千高斯），用永磁筒式磁选机，专门去除强磁性的钛铁矿和磁铁矿。这一级能去掉百分之六十到八十的钛铁矿。

第二级中磁选或强磁选（场强八千到一万两千高斯），可以用永磁中磁机或电磁强磁机，去除残留的弱磁性矿物（部分独居石、石榴石等）。

磁选段的给料需要先脱水。重选精矿含水量百分之十五到二十五，直接进干式磁选机效果差。先经过脱水筛脱水到水分百分之十以下，再用热风烘干到水分百分之一以下，然后进入磁选机。干式磁选机的给矿料层要薄且均匀，厚度不超过两倍粒径。

磁选段的产品：磁性产品主要是钛铁矿和磁铁矿，可进一步回收。非磁性产品进入电选段。

为什么重要

磁选段是承前启后的“清道夫”。钛铁矿在电选中是导电矿物，如果不提前用磁选去掉，电选机给矿里钛铁矿太多，导电矿物和非导电矿物的比例失衡，电选分带不清，而且钛铁矿粉尘会污染电极。我的经验是：磁选后非磁性产品中钛铁矿含量应控制在百分之二以下，这样电选机才能稳定工作。

常见错误

磁选前不烘干。湿物料进干式磁选机，矿物粘在磁筒上甩不掉，而且细粉堵塞给料通道。必须设烘干工序，把水分降到百分之一以下。

磁选段只设一级。一级弱磁选只能去掉钛铁矿，独居石和部分弱磁性矿物去不掉，它们进入电选后会影响精矿质量。加一级中磁选或强磁选。

第三步电选段：分选独居石和金红石，产出最终精矿

电选段是成套锆矿重磁电联合设备的最后一道关口，任务是把非磁性的锆英石和导电性的独居石、金红石分开。给矿来自磁选段的非磁性产品，品位百分之四十到五十，粒度零点一到零点五毫米。

电选段常用高压辊式电选机，单辊或双辊。电压二十到四十千伏，辊筒转速八十到一百二十转每分钟。给矿必须严格干燥、加热，温度四十到六十度，水分小于百分之零点五。

电选机的分选原理：金红石和独居石是导体，在高压静电场中获得电荷后迅速传走，被离心力抛离辊筒，落入导体产品斗。锆英石是非导体，电荷传不走，被静电力吸附在辊筒上，转到后部由毛刷刷下，进入非导体产品斗。

电选段通常设一到两级。一级电选得到粗精矿，如果锆英砂中还有残留导体矿物，再上第二级电选扫选。两级电选后，非导体产品的锆英砂品位可以达到百分之六十五以上，钛和铁杂质含量符合陶瓷、铸造砂的标准。

电选段的环境要求高。车间湿度控制在百分之六十以下，最好有空调和除湿机。给矿加热器、辊筒加热器要正常工作。电晕电极和绝缘子要定期清洁。

为什么重要

电选是提纯的最后一步，也是精度最高的一步。重选和磁选能把品位提到百分之五十左右，但剩下的杂质（独居石、金红石）必须靠电选去除。电选机的分选效果直接决定最终精矿能不能卖上价。品位百分之六十五和百分之六十三，每吨差价可能几百块。

常见错误

电选前不设加热干燥。物料表面有水分，锆英石也带上表面导电性，导电和非导体的差异变小，分不清。必须有干燥机和加热给料斗。

电选段不用二级。一级电选的非导体产品里可能还含有金红石，特别是粒度偏细的部分。加二级电选扫选，回收率能提高三到五个点。

第四段三段衔接：脱水干燥是承上启下的关键

成套锆矿重磁电联合设备的三段之间，衔接是否顺畅，决定了整个流程的稳定性。

重选到磁选的衔接：重选段（螺旋溜槽加摇床）出来的精矿是湿料，含水量百分之十五到二十五。磁选如果是干式，需要先经过脱水筛脱水，再进烘干机。如果湿式磁选，可以直接以矿浆形式进入湿式磁选机。但湿式磁选机对细粒锆英砂效果差，多数工厂选择干式磁选。

磁选到电选的衔接：磁选后的非磁性产品必须经过烘干和加热。锆英砂和独居石、金红石的水分都要降到百分之一以下，温度升到四十到六十度。中间设缓冲料仓，料仓带保温加热功能，防止物料冷却吸湿。

每段之间都要设置缓冲仓和调节阀。螺旋溜槽出料不一定连续，摇床的给料要稳。摇床精矿仓容量至少够磁选机两小时吃料。磁选机的非磁性产品仓也够电选机两小时吃料。缓冲仓配料位计，与前后段设备连锁。

为什么重要

三段流程就像接力赛，交接棒出问题，全盘皆输。重选出来的湿精矿如果不脱水直接进干式磁选，磁选机没法用。磁选后的干精矿如果冷却吸湿了再进电选，电选机分不清。很多工厂的故障不是设备本身的问题，而是段间衔接没做好。我见过一个项目，重选和磁选之间只放了一个露天堆场，下雨天精矿被淋湿，磁选机连续堵料。后来加了封闭式脱水筛和烘干机，问题就解决了。

常见错误

段间不设缓冲。一台设备停了，前后都跟着停，整个厂瘫痪。至少设两级缓冲。

电选前的加热器功率不足。给料温度只能到三十五度，一到冬天或者湿度大的时候就分选不清。选大一档功率的加热器。

第五步成套选型要点：处理量要匹配，中间缓冲不可少

选集成套锆矿重磁电联合设备时，以下几点要重点考虑：

处理量匹配。重选段的处理量最大，磁选段次之，电选段最小。一般重选段的处理量按原矿给料量设计，磁选段按重选粗精矿产率（原矿的百分之十五到二十五）设计，电选段按磁选非磁性产率（原矿的百分之十到十八）设计。各段处理能力要留有百分之二十的余量。

设备选型搭配。常用的成熟组合：螺旋溜槽（直径九百毫米或一千二百毫米）并联六到十二头，配摇床三到六台；磁选用永磁筒式中磁选机双筒或三筒串联；电选用双辊高压电选机一到两台。

自动化控制。给矿浓度、流量、磁选机电流、电选机电压和辊速，最好集中在中控室监控。联锁逻辑：下游故障上游自动停机。

耐磨措施。锆英石磨蚀性强，所有矿浆通过的管道、弯头、泵壳都要内衬耐磨橡胶或陶瓷。螺旋溜槽的槽面用聚氨酯衬片。摇床床面用玻璃钢加耐磨涂层。磁选机磁筒加筒皮保护。

为什么重要

成套设备不是简单拼凑。处理量不匹配，小的那一段会成为瓶颈，大的那一段闲置浪费。耐磨措施不到位，管道磨穿漏浆，一个月修好几次。我在广东调试过一条生产线，重选段处理量每小时四十吨，但磁选机只选了每小时五吨的型号，结果粗精矿产率百分之二十就有八吨，磁选机过载，精矿只能放掉一半。后来换了更大处理量的磁选机才解决问题。

常见错误

只算平均处理量，不算峰值。给矿波动时，处理量可能瞬间超过平均值百分之三十。设备选型按平均值选，峰值时就超载。按平均值的百分之一百二十选。

忽略备件通用性。三段设备的易损件尽量统一规格，比如同型号的砂泵、同规格的耐磨管道。备件种类少，库存压力小。

第六步常见组合方案：标准流程和变体

标准流程A（海滨砂矿型）：
原矿洗矿分级→螺旋溜槽粗选（抛尾）→摇床精选→脱水筛脱水→回转窑烘干→永磁筒式中磁选机→单辊高压电选机→锆英砂精矿。
适合海滨锆钛砂矿，钛铁矿含量中等，独居石少量。

标准流程B（硬岩型或风化壳型）：
原矿破碎磨矿→螺旋溜槽或跳汰机粗选→摇床精选→脱水干燥→弱磁选加中磁选→双辊高压电选机（两级）→锆英砂精矿。
适合硬岩锆矿，粒度细，杂质复杂。

变体流程C（细粒级或矿泥型）：
原矿洗矿脱泥→离心选矿机粗选→细泥摇床精选→脱水干燥→强磁选→高压电选→锆英砂精矿。
适合负两百目含量高的物料。

根据矿石性质选择合适流程。建议先做小型试验，确定各段的分选指标，再设计成套设备配置。

为什么重要

没有放之四海皆准的标准流程。每种锆矿的粒度、品位、杂质种类都不一样。照搬别人的流程，可能效率很低。先做试验再设计，花小钱省大钱。

常见错误

直接照抄别的选厂流程。矿石不一样，设备配置和参数也不一样。至少要做工艺矿物学分析和小型重磁电联合试验。
