甘肃金昌，一家日处理300吨的铬矿选厂，建成投产不到一年就停产改造。问题不是设备质量，也不是工艺流程，而是布局。破碎车间在东南角，磨矿车间在西北角，原矿要从破碎车间用铲车运到磨矿车间，每天往返几十趟。磨矿产品用泵打到重选车间，管道绕了整个厂区一圈，弯头十几个，泵的扬程不够，经常堵管。精矿脱水车间在重选车间楼上，但楼板承重没算够，设备一开整个楼板都在震。
厂长老陈站在车间门口骂人：“设计图画得挺漂亮，干起来全是坑。”我问他要原始布局图看了之后，一句话都没说。这个厂的问题不是一两个设备位置放错了，而是整个布局逻辑从根本上就不对。
铬矿选矿生产线布局设计不是把设备找个空地摆上就完事。一条好的布局，物料从原矿仓到精矿仓单向流动，不回头、不交叉；利用高差实现矿浆自流，减少泵送；操作区域集中，巡检路线最短；维修通道畅通，吊装点全覆盖。一套合理的布局方案，可以降低10%到15%的投资，减少20%到30%的运营成本，投产后故障率低、开停车方便。
铬矿选矿的工艺路线一般是破碎、磨矿、分级、重选、脱水这几段。布局设计要围绕工艺顺序展开，不能跳着排。
第一个原则是物料流向单向化。原矿从一端进入，精矿从另一端出去，中间经过各道工序，不折返、不绕路。破碎产品直接进磨矿，磨矿产品自流或泵送到分级，分级溢流进重选，重选精矿进脱水，尾矿进尾矿库。物料走过的路径最短，转运点最少，能耗最低。
第二个原则是高差利用最大化。铬矿选矿的矿浆浓度一般在20%到40%之间，流动性较好。利用地形高差或厂房楼层高差，让矿浆依靠重力从上一段流到下一段，可以大量减少渣浆泵的使用。一台渣浆泵的电耗加上维护，一年少说要花几万块。能用自流的地方坚决不用泵。
第三个原则是功能分区模块化。把破碎筛分、磨矿分级、重选、脱水、尾矿处理、药剂制备、配电控制分成独立的模块或车间。每个模块之间有明确的接口，模块内部按工艺顺序紧凑布置。模块化布局的好处是施工时可以分段进行，投产后维修时也可以单独停一个模块不影响其他部分。
第四个原则是操作与维修便利化。设备的操作面朝向通道，阀门和仪表集中布置在操作平台上，电机和减速机预留吊装空间。球磨机两侧至少留出2米以上的通道，衬板更换时要有空间进出。陶瓷过滤机的滤板更换需要吊装，上方要预留电动葫芦轨道。这些细节在布局设计阶段不考虑好，投产后每次维修都是一场灾难。

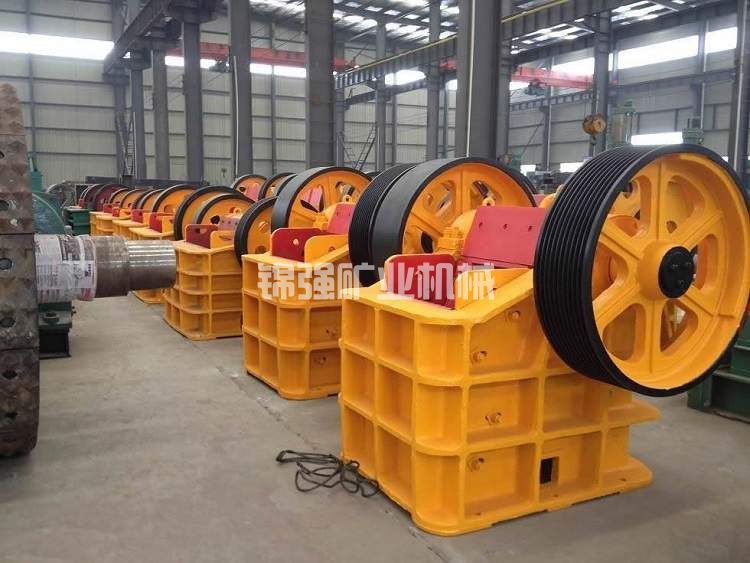

破碎段一般放在离原矿堆场最近的位置，减少原矿运输距离。粗碎颚式破碎机要放在最上层或半地下，给矿口与地面齐平或略低，便于装载机或自卸车直接卸料。粗碎产品通过皮带输送机送到中细碎车间。
皮带输送机的倾角不能太大，铬矿含水率较高时皮带容易打滑。一般上倾角不超过18度，下倾角不超过12度。皮带廊道要留出巡检通道，两侧各0.6米以上。输送机的头尾轮处要设置清扫器，防止物料粘附在回程皮带上。
中细碎车间一般和筛分楼合建。圆锥破碎机和振动筛布置在同一建筑物内，筛分机放在上层，破碎机放在下层。筛上物料通过溜槽或皮带返回破碎机，形成闭路。筛分机的给料要均匀，溜槽的角度不能小于物料的自然安息角。铬矿的自然安息角一般在35到40度之间，溜槽倾角至少要做到45度以上，否则容易堵料。
破碎段和后续磨矿段之间要有缓冲矿仓。原矿供应不稳定时，缓冲矿仓可以保证磨机连续给料。矿仓容积一般按4到8小时的破碎产量设计。矿仓下口要装振动给料机或皮带给料机，给料量要可调。矿仓内壁要加衬板或高分子耐磨板，防止粘料和结拱。铬矿粉矿多、含水率高，矿仓容易起拱，设计时要在锥斗部位加装空气炮或振动器。
磨矿分级段是选厂的心脏，也是布局最讲究的地方。球磨机一般放在独立基础上，基础与厂房结构脱开，避免振动传递。磨机轴线与厂房轴线平行，给料端朝向原料仓方向，排料端朝向分级设备方向。
磨机两侧要留出足够的操作空间。电机侧留1.5到2米，用于检修电机和联轴器。排料端留2到3米，用于更换衬板和取出钢球。给料端留2米左右，给料器和螺旋输送机要有检修空间。磨机上方要设置吊车梁和电动葫芦或桥式起重机，起吊能力按磨机最大不可拆部件的1.5倍设计。MQG-3245型球磨机的最大部件重量约15到20吨，需要配置20吨以上的桥式起重机。
旋流器组一般布置在磨机排料端的上方或侧面楼层。利用高差实现矿浆自流，磨机排矿进入泵池，泵送旋流器，旋流器溢流自流到重选段，底流自流回磨机给料端。泵池的位置要在磨机排料口下方，矿浆能直接流入，不设中间溜槽。泵池容积按磨机排料量的5到10分钟设计，池内要有搅拌或循环管路防止沉淀。
磨矿和分级之间最好设置中间取样点，便于日常检测磨矿细度和浓度。取样点的位置要方便操作，配冲洗水管和接样槽。

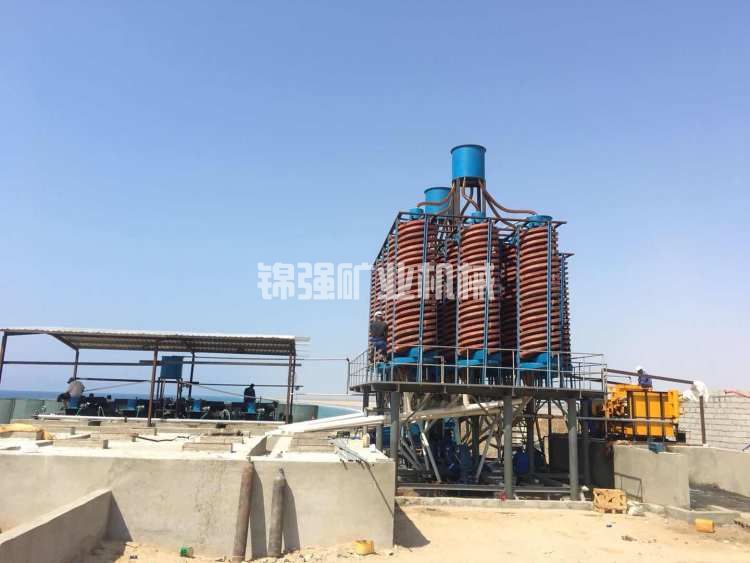

重选设备种类多、数量大，布局的关键是分区和分台。螺旋溜槽一般集中布置在同一楼层或同一区域，每台溜槽的给矿箱和接矿槽要统一设计。螺旋溜槽需要的高差较大，从给矿到排矿一般需要2.5到3米的高度。可以把螺旋溜槽布置在两层楼之间，给矿口在上层，排矿口在下层。
螺旋溜槽的给矿分配器要放在最有利的位置，保证每台溜槽的给矿量和浓度均匀。分配器的进口管径要足够大，流速控制在1到2米每秒，防止颗粒沉降堵塞。分配器出口到各台溜槽的管道长度尽量相等，管径一致，保证流量分配均匀。

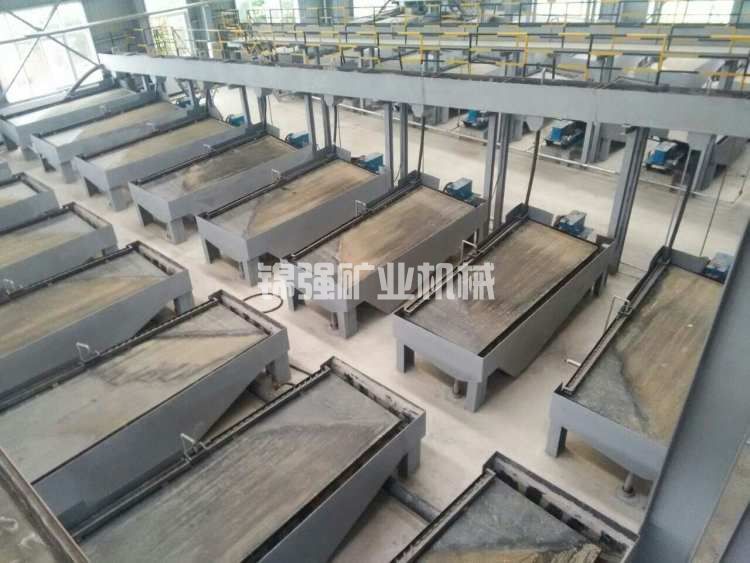

摇床对水平度要求极高，床面的纵向和横向坡度都要可调。摇床的基础要单独浇筑，与周围地板脱开，避免行人走动引起的振动影响分选效果。摇床的排列方式一般采用“背靠背”或“面对面”，中间留出1到1.2米的操作通道。每台摇床的上方要设置给矿箱和冲洗水箱，下方设置精矿、中矿、尾矿的接矿槽。
跳汰机一般布置在重选段的起始位置，处理破碎后未经磨矿的粗粒矿石。跳汰机的安装基础要足够稳固，因为跳汰机工作时会产生较大的振动和冲击。跳汰机的给矿箱要设置在设备上方，利用高差给矿。跳汰机的精矿和尾矿分别进入不同的溜槽，自流到下一段。
重选段的总布置要保证矿浆从一段到下一段可以自流。螺旋溜槽的尾矿可以直接流到摇床的给矿箱，摇床的尾矿可以流到扫选螺旋溜槽。每降低1米的高差，矿浆可以自流约10到15米的水平距离。利用这个规律合理规划各设备的标高。
精矿脱水一般分浓密和过滤两步。浓密机通常布置在室外，利用地形高差，精矿浆自流进入浓密机。浓密机的安装位置要便于排泥，底流泵的吸入口要在浓密机中心最低点。浓密机的溢流槽要朝向回用水池方向，溢流清水自流进入水池。浓密机的周围要设置巡检平台和栏杆，顶部要设置照明和检修通道。
陶瓷过滤机一般布置在室内，紧挨浓密机下方。浓密机底流泵将矿浆送到过滤机给矿槽，过滤机安装在楼板上，滤饼通过溜槽落到皮带输送机上，送到精矿堆场。过滤机的下方要有足够的空间，便于清理滤液、更换滤板。陶瓷过滤机的酸洗系统要单独隔间，酸储罐和酸泵要放在防腐蚀围堰内。
精矿堆场要设在过滤车间旁边，皮带输送机直接伸入堆场。堆场地面要硬化，设排水沟和集水池，收集精矿渗出的水分。雨季时精矿含水率仍然较高，堆场要有防雨棚或覆盖措施。
药剂制备间一般放在重选段或浮选段附近，便于药剂添加。黄药、2号油、水玻璃等药剂要分类存放，液体药剂用储罐，固体药剂用吨袋或料仓。制备间要有通风设施，防止药剂气味积聚。加药点要尽量靠近设备的加药口，缩短药剂管路。
配电室要布置在负荷中心，减少电缆长度。球磨机、渣浆泵、过滤机等大功率设备较多，配电室位置不合理会导致电缆浪费和电压降增大。一般把配电室设在磨矿段和脱水段之间的位置，这两段的用电负荷最大。
维修车间和备件库要设在靠近主要设备的地方，但又要避开粉尘和潮湿区域。球磨机的衬板、钢球，旋流器的底流嘴，渣浆泵的叶轮和护套，这些易损件要放在方便取用的位置。维修车间要有车床、钻床、电焊机等基本加工设备，还要有足够的检修场地。
控制室要设在可以观察到主要设备的位置。球磨机、旋流器给矿泵、陶瓷过滤机这几台关键设备最好在控制室视线范围内。控制室内安装操作台和显示屏，操作工可以在这里集中监控全厂运行。
铬矿选矿厂利用高差自流的设计需要精确计算每个设备的标高。从原矿仓到粗碎给料口的标高差，决定了自卸车的卸料高度。粗碎产品通过皮带机送到中细碎筛分楼，需要克服皮带倾角带来的高度损失。磨矿段从缓冲矿仓到球磨机给料器，要有足够的高差保证给料通畅。
矿浆自流的最小坡度取决于矿浆的粒度和浓度。细粒矿浆（-200目大于70%）的临界自流坡度约为2%到3%。粗粒矿浆（+100目超过20%）的临界自流坡度需要5%到8%。铬矿重选段的矿浆中往往含有0.1到1mm的粗颗粒，溜槽坡度设计在5%到10%比较安全。
管道自流的转弯半径也有讲究。弯头处矿浆流速减慢，粗颗粒容易沉降堵塞。自流管道的弯头尽可能采用大半径弯头（R≥5D）或用两个45度弯头代替90度弯头。水平管段每隔20到30米设置一个冲洗口，堵管时可以快速处理。
日处理500吨的铬矿选厂，常见的布局方案如下：
原矿堆场和粗碎车间设在地面层，原矿仓下口装振动给料机，给入PE-750×1060颚式破碎机。粗碎产品通过1号皮带机（水平15米，上倾8度）送到中碎筛分楼。中碎筛分楼高12米，分三层：顶层是振动筛（双层），中层是PYB-1750圆锥破碎机，底层是缓冲矿仓。
磨矿车间紧挨筛分楼布置。筛分楼底层缓冲矿仓通过皮带机将矿石送到MQG-3245球磨机给料口。磨机基础为独立混凝土块，高1.5米。磨机排矿自流到泵池，泵池深2米，池内设搅拌。渣浆泵将矿浆打到旋流器组，旋流器组布置在二楼（标高6米）。旋流器溢流自流到重选车间。
重选车间设在磨矿车间的下一级，车间高差约4到5米。螺旋溜槽布置在上层（标高8米），给矿箱在三楼，螺旋本体在二楼，接矿槽在一楼。摇床布置在一楼地面，床面高度约0.8米。跳汰机设在重选车间入口处，基础下沉0.5米。重选精矿通过管道自流到浓密机。
浓密机布置在室外，安装标高根据地形确定，一般底流泵出口高于陶瓷过滤机给矿槽。过滤车间建在浓密机旁边，陶瓷过滤机安装在二楼（标高4米），滤饼通过皮带机送到精矿堆场。精矿堆场设在过滤车间外侧，地面硬化并设排水沟。
尾矿自流到尾矿泵站或直接进入尾矿库。尾矿泵站布置在选厂最低点，汇集各段尾矿后泵送至尾矿库。
这套布局方案的特点是物料流向清晰、高差利用充分、操作区域集中。从原矿进厂到精矿出厂，物料经过的路程不超过300米，全程只有渣浆泵和尾矿泵需要动力输送，其他段落全部自流。建成后的运行电耗比同规模分散式布局低15%以上，维修便利性明显优于传统方案。
第一个错误是把所有设备挤在一间大厂房里。看似省地皮、省建材，但内部物料交叉、操作混乱、粉尘和噪音互相影响。破碎段的粉尘会污染磨矿段，磨机噪音会传到控制室。铬矿选厂应当分车间设计，用皮带廊道或管沟连接。
第二个错误是忽视设备检修空间。球磨机两侧只留1米，衬板换不出来，要用风镐在狭小空间里打碎旧衬板。渣浆泵出口阀门紧贴墙壁，扳手伸不进去。皮带机头轮埋在矿仓里，轴承拆不下来。这些错误在布局图上往往只是一个尺寸标注的问题，但对生产的影响是致命的。
第三个错误是矿浆管道绕路太多。为了避开柱子或过道，管道绕来绕去，弯头十几个，沿程阻力大增。本该自流的管道变成了强制流，本来一台泵够用的变成了两台串联。布局设计阶段要亲自走一遍矿浆的路径，每一处转弯都要问一下能不能直。
第四个错误是没有预留扩建余地。铬矿选厂投产后，通常有扩产或增加精选段的需求。布局设计时没有考虑二期接口，扩产时只能推倒重来。在布局图上留出空地、预留管道接口和配电容量，扩产成本降低一大半。
甘肃金昌的老陈后来找专业设计院重新做了布局改造。他把原矿仓移到厂区最东边，把磨机和旋流器集中到中间，重选段放在西侧靠南，脱水段靠北。物料从东到西单向前进，矿浆自流坡度和管道走向全部重新计算。改造花了180万，但投产后吨矿电耗从41度降到了29度，每年省电费超过40万，不到两年就收回了改造投资。
本文数据基于国内多个铬矿选矿厂布局设计案例及2025到2026年行业实践综合整理。不同场地条件（地形、面积、朝向）、不同规模（日处理100到2000吨）的布局方案差异较大，建议新建项目委托有选矿设计资质的设计院进行总图设计。文中布局参数和经验值为行业典型参考范围，具体以项目详细设计为准。
