沙铬矿选矿预处理筛分粒度确定

核心结论速览

• 预处理筛分粒度是沙铬矿重选流程的“分水岭”，直接决定后续设备效率和总回收率

• 推荐筛分粒度为0.5mm或1.0mm，具体取决于原矿中铬铁矿的嵌布粒度和脉石占比

• 筛分粒度过细会增加矿泥量、降低重选处理量；过粗则使粗粒脉石进入精矿、污染产品

• 通过筛析曲线和重选设备有效回收区间交叉分析，可量化确定最佳筛分粒度

• 正确确定的筛分粒度能使总回收率提升5-10个百分点

一、问题定义：筛分粒度为什么是预处理的核心参数

沙铬矿选矿的第一步通常是洗矿和筛分。洗矿去除粘土，筛分则按粒度将矿石分成多个级别。筛分粒度的选择直接影响了三个结果：进入重选设备的物料粒度组成、矿泥带走的重矿物损失、以及最终精矿的品位和回收率。如果筛分粒度过大，粗粒脉石进入重选，会稀释精矿品位；如果筛分粒度过小，大量细粒铬铁矿进入筛下矿泥中流失，同时筛分效率下降、筛网堵塞频繁。

沙铬矿选矿预处理筛分粒度确定的核心难点在于：铬铁矿的嵌布粒度往往不是单一的，部分粗粒铬铁矿与脉石连生，需要破碎后才能解离；而天然单体铬铁矿的粒度分布范围较宽（0.05-0.8mm）。筛分粒度不可能同时照顾所有粒级，必须在“回收率”和“精矿品位”之间找到平衡点。本文从矿石粒度特性、重选设备能力、筛分工艺经济性三个维度给出系统化的确定方法。

二、技术原理：筛分粒度与重选回收的耦合逻辑

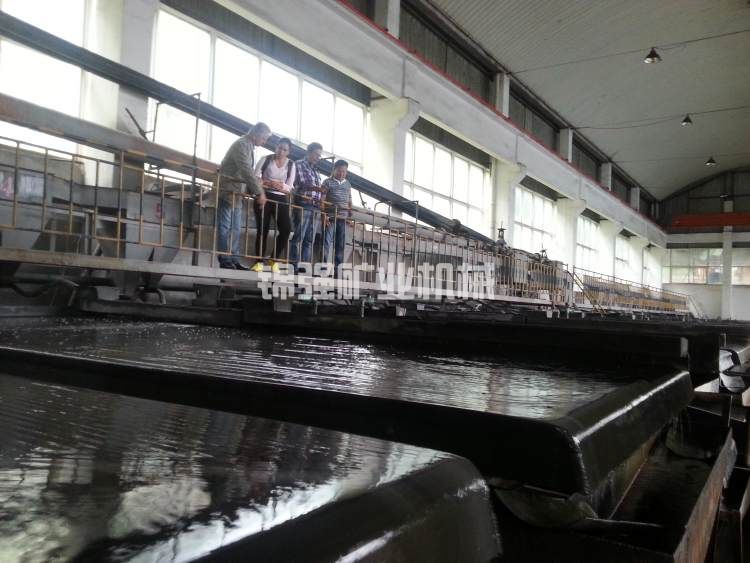

沙铬矿中的铬铁矿与脉石（石英、长石、辉石等）的密度差约为1.8-2.0g/cm³，适宜重选。但重选设备对不同粒度的回收效率差异很大。螺旋溜槽的有效回收粒度范围为0.074-0.5mm，最佳区间为0.1-0.3mm；6-S摇床的有效回收粒度范围为0.037-0.5mm，最佳区间为0.074-0.3mm。当粒度大于0.5mm时，重选设备的分选精度下降，粗粒脉石容易混入精矿；当粒度小于0.074mm时，细粒铬铁矿的沉降速度慢，容易被水流带走。

因此，预处理筛分粒度的设定应尽可能将0.5mm以上的粗粒级预先分离出去，单独处理或破碎后再选；同时将0.074mm以下的细泥尽早脱除，避免干扰重选。沙铬矿选矿预处理筛分粒度确定的基本原则是：筛上物（粗粒）进入破碎或直接丢弃（若脉石为主），筛下物（细粒）进入重选。这个临界粒度通常取0.5mm或1.0mm。

但实际原矿中铬铁矿的粒度分布并不总是与脉石完全一致。有些沙铬矿中铬铁矿集中在0.1-0.3mm，脉石多为0.5-2mm，此时用0.5mm筛分可以将大部分脉石截留，筛下重选给矿品位大幅提高。另一些矿中铬铁矿和脉石的粒度重叠严重，则不宜采用单一筛分粒度。

确定最佳筛分粒度需要两步分析。第一步，对原矿进行全粒度筛析，绘制粒度-品位曲线，找出铬铁矿在各粒级的分布规律。第二步，根据螺旋溜槽或摇床的粒度-回收率曲线，选择使“有价金属回收率”和“尾矿抛废率”乘积最大的筛分粒度。

三、技术参数：筛分粒度确定的量化方法

沙铬矿选矿预处理筛分粒度确定的推荐步骤如下。

第一步：原矿筛析

取代表性原矿样（不少于50kg），干燥后用标准筛进行湿法筛分。筛孔系列推荐：3mm、1mm、0.5mm、0.25mm、0.125mm、0.074mm、底箱。对每个粒级称重并化验Cr2O3品位。计算各粒级的产率和金属分布率。

第二步：绘制可选性曲线

以粒度为横坐标（对数坐标），累计产率和累计金属分布率为纵坐标，绘制可选性曲线。观察曲线拐点。若在某粒度处金属分布率出现明显下降（即该粒级以上的金属占比很低），则该粒度是理想的筛分上限。例如，+0.5mm粒级金属分布率仅5%，则可将筛分粒度设为0.5mm，筛上粗粒可直接作为尾矿丢弃。

第三步：设备能力匹配

根据现有或计划配置的重选设备，确定其有效回收粒度下限和上限。螺旋溜槽对+0.5mm粒级的富集比较低，若筛上产率大且金属含量高，则不宜用0.5mm筛分，应放大至1mm或增加破碎环节。

第四步：经济权衡

更细的筛分粒度（如0.3mm）可减少粗粒脉石进入重选，但筛分效率下降，且筛下矿浆中细泥增多，需要更大的脱泥和浓缩能力。通常以单位精矿成本最低为目标，建立筛分粒度与吨矿加工费的关系曲线，取曲线最低点对应的粒度。

下表给出了不同原矿特性下推荐的筛分粒度范围。

表中数据表明，沙铬矿选矿预处理筛分粒度确定必须考虑矿石的嵌布特征和脉石粒度。盲目套用经验值往往导致指标不理想。

四、方案对比：不同筛分粒度的工艺效果

以某沙铬矿（原矿Cr2O3品位8.5%，铬铁矿主要分布在0.1-0.4mm，脉石多为0.5-2mm石英）为例，对比三种筛分粒度的工艺效果。

从表中可见，0.5mm筛分粒度在该矿条件下综合效果最佳：回收率最高，吨矿重选成本最低。0.3mm筛分粒度虽然精矿品位略高，但筛下产率低，大量铬铁矿进入筛上粗粒（实际含连生体），金属损失较大。1.0mm筛分粒度虽然筛下产率高，但粗粒脉石进入重选后拉低了精矿品位，且螺旋溜槽负荷增大、台数增加。因此，沙铬矿选矿预处理筛分粒度确定不能单纯追求高筛下产率或高品位，而应寻求总回收率与加工成本的最佳平衡。

五、案例参考：云南某沙铬矿筛分粒度优化

云南省某沙铬矿选厂，原矿为山前冲积砂，铬铁矿嵌布粒度0.08-0.6mm，平均0.22mm。脉石主要为石英和长石，粒度0.2-1.5mm，与铬铁矿重叠严重。该厂原采用1.0mm振动筛进行预处理筛分，筛下进入螺旋溜槽。运行中发现精矿Cr2O3品位仅42%-44%，且筛上尾矿中可见明显的粗粒铬铁矿（+0.5mm）。

重新进行沙铬矿选矿预处理筛分粒度确定试验。取原矿样筛析，结果：+0.5mm粒级产率38%，金属分布率21%；0.5-0.3mm粒级产率22%，金属分布率34%；0.3-0.1mm粒级产率25%，金属分布率36%；-0.1mm粒级产率15%，金属分布率9%。可见0.5mm以上金属损失达21%，且该部分铬铁矿多为与脉石的连生体，直接丢弃损失大。

优化方案：将筛分粒度调整为0.5mm，筛上+0.5mm物料进入一台小型锤式破碎机（出料粒度≤0.5mm），破碎后返回振动筛形成闭路。筛下-0.5mm进入原重选系统。改造后，总回收率从82%提升至89.5%，精矿品位从43.2%升至47.1%。增加破碎设备投资约12万元，电耗略有上升，但因回收率提升带来的年增产精矿约900吨，增收约110万元，投资回收期不到2个月。

该案例说明，当铬铁矿在粗粒级中有一定分布时，单纯降低筛分粒度而不处理筛上物并不是好办法。采用筛分+破碎闭路流程，既能获得较细的给矿粒度，又避免了金属损失。

六、常见技术问题与对策

问题一：筛分效率低，实际筛下粒度比设定值粗

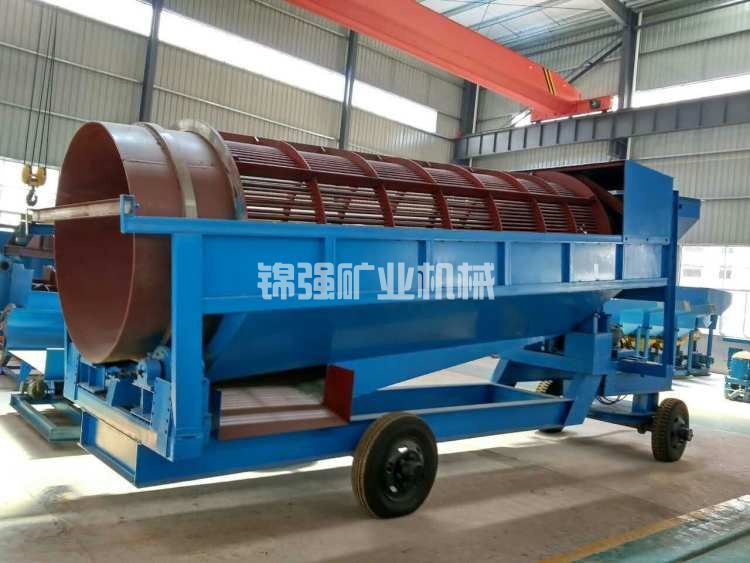

许多选厂用振动筛处理湿沙铬矿时，因物料含水、含泥，筛网堵塞严重，实际筛分效率仅60%-70%，大量粗颗粒进入筛下。对策：采用水冲筛（筛面加喷水管），并选用聚氨酯筛网（防堵、自清洁）。同时控制洗矿后矿浆浓度不超过35%，浓度过高时加稀释水。对于粘性大的原矿，可改用圆筒洗矿机自带的圆筒筛，其筛分效率虽略低但不易堵塞。

问题二：筛下细泥量过大，螺旋溜槽分选恶化

当筛分粒度过小（如0.3mm）或原矿中-0.074mm本就偏高时，筛下矿浆含有大量细泥，会包裹螺旋溜槽槽面，降低分选精度。对策：在筛分后增加脱泥旋流器或小型浓密机，预先脱除-0.074mm细泥后再给入螺旋溜槽。脱泥效率控制在60%-70%即可，过度脱泥会损失细粒铬铁矿。

问题三：筛上尾矿品位偏高，铬铁矿流失

筛上尾矿中可见黑色颗粒，说明筛分粒度可能偏大或筛分效率不足。首先检查筛网是否破损或孔径不匀。若筛分正常，则说明+筛分粒度的物料中含有较多铬铁矿或连生体，应增加破碎回收环节。经济评估：当筛上金属损失率超过5%时，增加破碎设备的投入通常是有利的。

问题四：如何快速判断现有筛分粒度是否合理

现场快速检验方法：分别取筛上和筛下物料，用手淘洗或小型螺旋溜槽（实验室用）测试。若筛上物料经简单淘洗后能产出大量重矿物（铬铁矿），说明筛分粒度偏大；若筛下物料淘洗后轻矿物（脉石）占比很高，说明筛分粒度偏小。更精确的做法是对筛下物料进行窄级别筛析，若+0.5mm粒级在筛下中的占比超过10%，则筛分效率或筛网有问题。

七、结论与建议

沙铬矿选矿预处理筛分粒度确定是一项必须基于原矿筛析和重选设备特性的技术决策。最佳筛分粒度不是固定值，而是随矿石中铬铁矿的嵌布粒度、脉石粒度、解离度以及所选重选设备的能力而变化的动态参数。

建议在实际工作中遵循以下流程：

1. 对原矿进行完整的粒度筛析和金属分布分析，绘制可选性曲线。

2. 根据螺旋溜槽或摇床的有效回收粒度范围，初选1-2个候选筛分粒度（如0.5mm和1.0mm）。

3. 对候选方案进行小型重选试验，评估各粒度下的精矿品位、回收率和尾矿损失。

4. 进行经济核算，选择单位精矿成本最低的筛分粒度。

5. 对于筛上金属损失超过5%的，增加破碎返回闭路流程。

对于已投产的选厂，建议每半年对原矿筛析进行一次复核，因为开采深度变化或采矿区域转移可能导致粒度特征改变。及时调整筛分粒度是保持选厂指标稳定的重要手段。

如需针对您的沙铬矿样品进行详细的筛分粒度优化试验和方案设计，请将原矿样品和筛析数据发给我们，我们将出具包含推荐筛分粒度、设备选型和经济分析的完整报告。
